| Номер в госреестре | 83222-21 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | WAW-1500L |
| Изготовитель | "Changzhou Chazruitong Machinery CO LTD", Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные WAW-1500L (далее по тексту - машины), предназначены для измерений силы, перемещения и деформации (удлинения) при механических испытаниях образцов на растяжение, сжатие и изгиб (сдвиг) в режиме статического нагружения.
Принцип действия машин испытательных универсальных WAW-1500L заключается в измерении силы, перемещения активного захвата и деформации (удлинения) образца при прочностных испытаниях с постоянной заданной скоростью.
Конструктивно машины состоят из насосной станции и силовой рамы, в которую вмонтированы нагружающее устройство, измерительный узел и бок обработки данных.
Насосная станция - самостоятельное модульное устройство, выполняющее функцию нагнетания давления в гидроцилиндр по средствам передачи рабочей жидкости (масла) при помощи гидравлических шлангов на устройство нагружения.
Силовая рама выполнена в виде четырехколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивающая перемещения активного захвата в вертикальном направлении.
Нагружающее устройство вмонтировано в раму, приводится в движение при помощи гидроцилиндра, обеспечивает захват (крепление) и приложение нагрузки на образец.
Измерительный узел (далее узел) состоит из датчиков силы, перемещения и деформации. Узел измеряет: усилие, приложенное к испытуемому образцу; линейное перемещение активного захвата; деформацию образца. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующею передачу на блок обработки данных.
Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление (обеспечение) заданного цикла испытаний; вывод результатов измерений на экран ПК.
На силовой раме машин при помощи клепок установлена маркировочная табличка с информацией об изготовителе, заводском номере, и параметрами электрического питания.
Пломбирование машин испытательных универсальных WAW-1500L не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки наносится на свидетельство о поверке.
К машинам данного типа относятся машины испытательные универсальные WAW-1500L зав. №№ 0596, 0597, 0598.

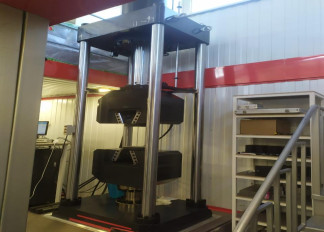

Фотография общего вида машины WAW-1500L и ее компонентов, представлена на рисунке 1
Рисунок 1 - Машина испытательная универсальная WAW-1500L
Программное обеспечение машины WAW-1500L защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fast Test |
| Номер версии (идентификационный номер ПО) | не ниже 1,2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование параметра | Значение |
| Диапазон измерений силы, кН | от 15 до 1500 |
| Диапазон измерений перемещения активного захвата, мм | от 0,5 до 200 |
| Диапазон измерений деформации (удлинение) образца, мм | от 0,3 до 60 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, в диапазоне от 0,05 до 1 мм. вкл., мм | ±0,05 |
| Пределы допускаемой относительной погрешности измерений перемещения активного захвата, св. 1 до 200 мм., % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений деформации (удлинение) образца, в диапазоне от 0,3 до 6 мм. вкл., мм | ±0,05 |
| Пределы допускаемой относительной погрешности измерений деформации (удлинение) образца, св.6 до 60 мм., % | ±0,5 |
| Наименование параметра | Значение |
| Диапазон перемещения активного захвата, мм | от 20 до 700 |
| Диапазон рабочих скоростей перемещения активного захвата, мм/мин: - растяжение - сжатие | от 0,5 до 230 от 0,5 до 180 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1060 860 4200 |
| Масса, кг, не более | 7000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±22 50 ±0,4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность машин испытательных универсальных WAW-1500L.
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | WAW-1500L | 1 шт. |
| Паспорт | WAW-1500L ПС | 1 экз. |
| Руководство по эксплуатации | WAW-1500L РЭ | 1 экз. |
| Методика поверки | WAW-1500L МП | 1 экз. |
приведены в руководстве по эксплуатации «Машины испытательные универсальные WAW-1500L» Глава 3, раздел 3.3.5 - выполнение измерений.
Нормативные документы, устанавливающие требования к машинам испытательным универсальным WAW-1500L.
Государственная поверочная схема для средств измерения силы. Утверждена приказом Росстандарта № 2498 от 22.10.2019.
Государственная поверочная схема для средств измерения длины. Утверждена приказом Росстандарта № 2840 от 29.12.2018.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
