| Номер в госреестре | 83099-21 |
| Наименование СИ | Преобразователи переменного давления измерительные |
| Обозначение типа СИ | ПД500ХХ |
| Изготовитель | АО "ГосНИИмаш", Нижегородская обл., г. Дзержинск. |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи переменного давления измерительные серии ПД500ХХ (далее -преобразователи) предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.
Принцип действия преобразователей переменного давления измерительных серии ПД500ХХ основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая передает воздействие на пьезоэлемент. Последний под действием деформации генерирует электрический заряд. Этот заряд передается с помощью антивибрационного кабеля на вход усилителя заряда, который преобразует его в пропорциональное напряжение. Для преобразования зарядового сигнала в пропорциональное напряжение выход преобразователя соединяют с усилителем заряда.
Конструктивно преобразователи выполнены в виде единого герметичного стального корпуса с внешней резьбой и встроенным антивибрационным кабелем с разъемом (2РМ14КПЭ4ПВ1 или BNC). Внутри корпуса расположен чувствительный элемент.
Преобразователи выпускаются в следующих модификациях: ПД500К3 и ПД500Ц3, которые отличаются диапазоном измеряемых давлений и коэффициентом преобразования. В модификации ПД500К3 в качестве пьезоэлемента применяется кварц, а в модификации ПД500Ц3
- пьезокерамика.
Пломбирование преобразователей не предусмотрено.
Маркировка преобразователей производится на боковой цилиндрической части корпуса методом гравирования шрифтом 2,5-ПР3 ГОСТ 26.008-85 и включает в себя наименование модификации преобразователя и его заводской номер.
Знак поверки наносится на свидетельство о поверке и (или) в паспорте на преобразователь.

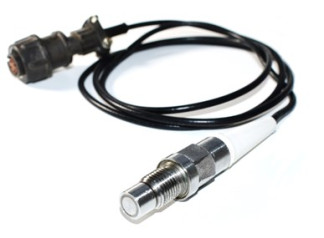

Общий вид преобразователей переменного давления измерительных серии ПД500ХХ представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей переменного давления измерительных серии
ПД500ХХ
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ПД500К3 | ПД500Ц3 | |
| Диапазон измерений амплитуд переменных давлений, МПа | от 0,2 до 25 | от 0,1 до 2 |
| Максимальное значение амплитуды переменного давления, МПа | 100 | 10 |
| Номинальное значение коэффициента преобразования, пКл/МПа | 100 | 10 000 |
| Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % | ±20 | |
| Нелинейность амплитудной характеристики, %, не более | 5 | 10 |
| Неравномерность амплитудно-частотной характеристики, %, не более | 5 | |
| Пределы допускаемой основной относительной погрешности измерений переменного давления, % | ±10 | ±15 |
| Пределы допускаемой дополнительной относительной погрешности измерений переменного давления, вызванной изменением температуры окружающей среды, %/1°С | ±0,1 | |
| Собственная резонансная частота, кГц, не менее | 100 | |
| Нормальные условия измерений | |
| - температура окружающей среды, °С | от +18 до +28 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| ПД500К3 | ПД500Ц3 | |
| Чувствительность к вибрационному ускорению, Па/(м/с2), не более | 15 | 30 |
| Электрическое сопротивление изоляции, Ом, не менее | 11010 | 1109 |
| Электрическая емкость, пФ | 100±20 | 600±300 |
| Верхний предел рабочей длительности, мс, не менее | 100 | |
| Нижний предел рабочей длительности, мс, не более | 0,15 | |
| Масса без кабеля, г, не более | 50 | |
| Габаритные размеры без кабеля, (диаметр; длина), мм, не более | 16; 51 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +50 | |
| Время непрерывной работы, ч, не менее | 24 | |
| Средняя наработка на отказ, ч | 2000 | |
| Средний срок службы, лет | 10 | |
наносится на руководство по эксплуатации и паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь переменного давления измерительный серии ПД500ХХ | Модификация по заказу | 1 шт. |
| Уплотнительное кольцо | - | 2 шт. |
| Защитный колпачок | - | 1 шт. |
| Руководство по эксплуатации | ЮШ.181.000РЭ | 1 экз. |
| Паспорт | ЮШ.181.000ПС | 1 экз. |
| Методика поверки | МП 2520-096-2020 | 1 экз. |
раздел 2 руководства по эксплуатации ЮШ.181.000РЭ «Преобразователи переменного давления измерительные серии ПД500ХХ».
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1102 до 2,5 107 Па для частот от 5 10-1 до 1104 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Технические условия ЮШ.181.000ТУ «Преобразователи переменного давления измерительные серии ПД500ХХ»
