| Номер в госреестре | 83040-21 |
| Наименование СИ | Измерители потенциалов |
| Обозначение типа СИ | ЗГАНС® ОРИОН |
| Изготовитель | Общество с ограниченной ответственно-стью "Завод газовой аппа-ратуры"НС" (ООО "ЗГА" "НС"), г. Ставрополь |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители потенциалов ЗГАНС®ОРИОН (далее измерители) предназначены для измерения параметров электрохимической защиты металлических сооружений, представленных напряжением и силой постоянного тока.
Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.

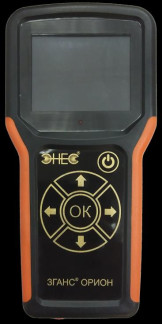

Измеритель является многофункциональным портативным прибором, выполненным в виде прибора в пластмассовом корпусе эргономичной формы. На лицевой поверхности корпуса расположены экран для индикации результатов измерений и функциональная клавиатура. На верхнем торце корпуса расположены разъем для подключения USB кабеля. На нижнем торце корпуса расположены клеммы для подключения измерительных щупов. Внутри корпуса размещена печатная плата с установленными на ней электронными компонентами, картой памяти, цветным ЖК-дисплеем. На задней панели расположен аккумуляторный отсек. Измерители имеют встроенный заряжаемый источник питания - аккумулятор 3,7 В.
Измерители предназначены для работы как в помещениях, так и вне их.
Заводской номер измерителей наносится на шильд с обратной стороны прибора.
Конструкция измерителей обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.
Защита от несанкционированного доступа осуществляется пломбой на место возможного доступа к рабочим частям измерителей.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение измерителя и калибровочные коэффициенты, влияющие на метрологические характеристики, хранятся в энергонезависимой памяти микроконтроллера. Программирование памяти микроконтроллера производиться в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежат.
Защита ПО от изменений обеспечивается: путем установки первого уровня защиты памяти микроконтроллера на этапе производства прибора. После этого становится невозможным прочитать или изменить какую-либо часть ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| ПО ОРИОН v 1.7.x.x | Не ниже 1.7.x.x | отсутствует | отсутствует |
| Где x.x номера версии, отвечающие за метрологически незначимую часть программного обеспечения. | |||
| Наименование характеристик | Значение характеристик |
| Диапазон измерений напряжения, | от -100 мВ до 100 мВ от -10 В до 10 В от -100 В до 100 В |
| Диапазон измерений тока поляризации вспомогательного электрода, мА | от - 25 до 25 |
| Пределы допускаемой основной относительной погрешности измерения напряжения в диапазонах: от - 100 мВ до 100 мВ от - 10 В до 10 В от -100 В до 100 В | 5о = ± [1,0+0,5(100 / Х - 1)] 5о = ± [1,0+0,5(10 / Х - 1)] 5о = ± [1,0+0,5(100 / Х - 1)] где Х показания измерителя |
| Пределы допускаемой основной относительной погрешности измерения тока поляризации вспомогательного электрода. | 5 = ± [1,0+0,5(25 / Х - 1)] где Х показания измерителя |
| Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10°С изменения температуры в рабочем диапазоне температур °С изменения температуры в рабочем диапазоне от -10 °С до 15 °С и от 25 °С до 55 °С | При температуре выше 25 °С 5t = ± {5о ■ [(t - 25) / 10)]} При температуре ниже 15 °С 5t = ± {0.5 5о • [(15 - t) / 10)]}. где t температура окружающей среды |
| Входное сопротивление измерителя, Мом (не менее) | 10 |
| Время работы от аккумулятора не менее, час | 10 |
| Ток потребления не более, мА | 200 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 30 °С, % - атмосферное давление, кПа (мм рт. ст.) | от минус 10 до плюс 55 до 90 от 70 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (длина; ширина; высота), мм | 203 ± 5; 100 ±5; 35 ± 5 |
| Масса измерителя (без подключенных кабелей), кг | не более 0,5 |
| Средний срок службы, лет. не менее | 7 |
наносится на табличку, расположенную на тыльной панели корпуса и на титульный лист паспорта и руководства по эксплуатации типографским или иным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Наименование средства измерений | Измеритель потенциалов ЗГАНС®ОРИОН | 1 шт. |
| Комплект принадлежностей: | ||
| Чехол | ГАНЕ.441369.020001 | 1 шт. |
| Зарядное устройство | ~ 220 - 5 - 5,5 В / 0,5 - 2,0 А | 1 шт. |
| Кабель коммуникационный USB | Тип A-B | 1 шт. |
| Комплект из трех измерительных проводов «Провод тестера» | банан-крокодил, длина 1 м, цвет, черный, желтый, красный | 1 шт. |
| Паспорт и руководство по эксплуатации | РЭ 26.51.53-020-51996521-2019 | 1 экз. |
| Методика поверки | ГСИ. Измерители потенциалов ЗГАНС®ОРИОН. ГАНЕ 441369 020 МП | |
приведены в паспорте и руководстве по эксплуатации РЭ 26.51.53-020-51996521-2019 в разделе «Порядок работы».
ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
| Зарегистрировано поверок | 370 |
| Поверителей | 13 |
| Актуальность данных | 28.10.2025 |
