| Номер в госреестре | 83035-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ - 12 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-12 (далее - АСКУТЭ ТЭЦ-12) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-12 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-12 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-12 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
| № | Наименование |
| 1 | Магистраль №1 (1-я Бережковская) |
| 2 | Магистраль №14 (3-я Бережковская) |
| 3 | Магистраль №16 (Ростовский радиус) |
| 4 | Магистраль №18 (Пироговский радиус) |
| 5 | Магистраль №27 (МГУ) |
| 6 | Магистраль №32 (Киевский радиус) |
| 7 | Магистраль №34 (2-я Бережковская) |
| 8 | Подпиток ПТВ №1 |
| 9 | Подпиток ПТВ №2 |
| 10 | Подпиток Греющая вода на ДВ-400 |
| 11 | Подпитка теплосети после ДВ-400 |
| 12 | Подпиточная вода после ДПТС №3 |
| 13 | Греющая вода на ДВ-800 |
| 14 | Подпитка теплосети после ДВ-800 |
| № | Наименование |
| 15 | Резервный подпиток теплосети от баков запаса подпиточной воды |
| 16 | ХВ Нижний коллектор |
| 17 | ХВ Верхний коллектор |
| 18 | ХОВ на подпиток ТС (резервный подпиток) |
| 19 | Наружный воздух |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-12. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

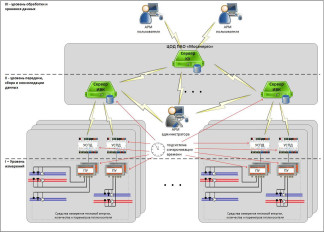

Структурная схема АСКУТЭ ТЭЦ-12 приведена на рисунке 1.
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1 - 7 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 8 - 15, 18 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 16, 17 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н | 48574-11 53503-13 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 19 | Вычислитель УВП-280 Термометр (термопреобразователь) платиновый технический ТПТ-1 | 18379-09 14640-05 | 1 шт. 1 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Вид исполнения ТПТ-1-3. | |||
АСКУТЭ ТЭЦ-12 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-12, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-12 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-12, приведенные в таблицах 5-6. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-12 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-12 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-12 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-12, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-12 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-12 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-12 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ филиала ТЭЦ-12, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ филиала ТЭЦ-12 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-12;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-12 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-12;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-12;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-12;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-12.
Нормирование метрологических характеристик АСКУТЭ филиала ТЭЦ-12 проведено
с учетом влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-12 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-12;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-12 |
| Номер версии (идентификационный номер) ПО | 0.1.663 |
| Цифровой идентификатор ПО (контрольная сумма) | 0ef542e3e9bc86eefcd558e6f7f8a132 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-12
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы ТЭЦ-12 |
| 1 | 2 | 3 |
| 1. Магистраль №1 (1-я Бережковская) DN800 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 120 до 5500 от 120 до 5500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до ±2,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,62 до ±3,56 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 2. Магистраль № 14 (3-я Бережковская) DN600/DN500 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий (DN600) - обратный (DN500) | от 35,66 до 10799,28 от 24,76 до 7499,5 | от 70 до 3000 от 70 до 3000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % - подающий - обратный | от ±0,46 до ±3,31 от ±0,46 до ±3,31 | от ±0,49 до ±1,91 от ±0,48 до ±1,46 |
| Пределы допускаемой относительной погрешности измерений массы, % - подающий - обратный | от ±0,58 до ±3,43 от ±0,58 до ±3,43 | от ±0,61 до ±2,03 от ±0,60 до ±1,58 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,62 до ±3,50 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Магистраль № 16 (Ростовский радиус) DN1000 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 350 до 9500 от 350 до 9500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,26 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,38 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,61 до ±2,86 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Магистраль № 18 (Пироговский радиус) DN500/DN600 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий (DN500) - обратный (DN600) | от 24,76до 7499,5 от 35,66 до 10799,28 | от 70 до 3000 от 70 до 3000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % - подающий - обратный | от ±0,46 до ±3,31 от ±0,46 до ±3,31 | от ±0,48 до ±1,46 от ±0,49 до ±1,91 |
| Пределы допускаемой относительной погрешности измерений массы, % - подающий - обратный | от ±0,58 до ±3,43 от ±0,58 до ±3,43 | от ±0,60 до ±1,58 от ±0,61 до ±2,03 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,61 до ±3,06 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 5. Магистраль № 27 (МГУ) DN500 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 24,76 до 7499,5 от 24,76 до 7499,5 | от 50 до 2200 от 50 до 2200 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,87 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,99 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,54 до ±0,64 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | Ef + Et + Ec, но не более ±6,5 | от ±1,61 до ±3,47 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Магистраль № 32 (Киевский радиус) DN600 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 70 до 3500 от 70 до 3500 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,91 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±2,03 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности и измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,51 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 7. Магистраль № 34 (2-я Бережковская) DN800 | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 120 до 7500 от 120 до 7500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,96 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±2,08 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,55 |
| Диапазон измерений избыточного давления, кПа - подающий - обратный | от 0 до 1600 от 0 до 1600 | от 0 до 1600 от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 8. Подпиток ПТВ № 1 DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 9. Подпиток ПТВ № 2 DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 10. Подпиток Греющая вода на ДВ-400 DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 11. Подпитка теплосети после ДВ-400 DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 12. Подпиточная вода после ДПТС №3 DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 13. Греющая вода на ДВ-800 DN300 | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до 300 | от 20 до 102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 14. Подпитка теплосети после ДВ-800 DN300 | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 1 | 2 | 3 |
| 15. Резервный подпиток теплосети от баков запаса подпиточной воды DN250 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,6 до 1600 | от 1,6 до 1600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,10 до ±4,19 | от ±1,10 до ±4,19 |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,51 | от ±1,16 до ±3,51 |
| 16. ХВ Нижний коллектор DN1000 | ||
| Диапазон измерений избыточного давления, кПа | от 0 до 2500 | от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,90 до ±1,90 | от ±0,40 до ±0,60 |
| 17. ХВ Верхний коллектор DN1000 | ||
| Диапазон измерений избыточного давления, кПа | от 0 до 2500 | от 0 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,90 до ±1,90 | от ±0,40 до ±0,60 |
| 18. ХОВ на подпиток ТС (резервный подпиток) DN200 | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, кПа | от 0 до 1600 | от 0 до 1000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до 300 | от 20 до 102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| 1 | 2 | 3 |
| 19. Наружный воздух | ||
| Диапазон измерений температуры, °С | от -200 до +300 | от -45 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,25 до ±0,85 | от ±0,25 до ±0,34 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания 1 указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.12 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-12. Методика измерений»; 2 при определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-12, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3, 5 |
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-121 | АСКУТЭ филиала ТЭЦ-12 | 1 шт. |
| Формуляр АСКУТЭ в части ТЭЦ-12 | 40166302.289939190.012.ФО.12 ФО | 1 экз. |
| Руководство по эксплуатации АСКУТЭ в части ТЭЦ-12 | 40166302.289939190.012.РЭК. 12 РЭ | 1 экз. |
| Методика поверки | 40166302.289939190.012.МПИ.12 | 1 экз. |
| Методика измерений АСКУТЭ в части ТЭЦ-122 | 40166302.289939190.012.МВИ.12 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ в части ТЭЦ-12 | - | 1 компл. |
| 1 заводской № 012 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документе:
- 40166302.289939190.012.МВИ.12 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-12. Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 23.10.2025 |
