| Номер в госреестре | 83013-21 |
| Наименование СИ | Датчики воздушного зазора |
| Обозначение типа СИ | AGS |
| Изготовитель | Mikrotrend d.o.o., Хорватия |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики воздушного зазора AGS (далее - датчики) предназначены для измерений воздушного зазора между ротором и статором гидро/турбогенераторов и электромоторов с воздушным охлаждением.
Принцип действия датчиков основан на преобразовании электронным блоком нормированного сигнала AGSC электрической емкости, воспринимаемой предусилителем зонда AGSP, в пропорциональный электрический сигнал.
Конструктивно датчик состоит из низкопрофильного зонда AGSP с трехпроводным кабелем и предусилителем и электронным блоком нормирования сигнала AGSC.
Зонд AGSP фиксируется на стержне статора в воздушном зазоре между ротором и статором электрической машины.
Датчики выпускаются в следующих модификациях: AGS-15, AGS-25, AGS-50, которые отличаются диапазоном измерений, исполнением зондов AGSP, отличающихся длиной кабеля и диапазоном рабочих температур, и исполнением блоков AGSC, отличающихся выходным сигналом и длиной кабеля. Зонд AGSP и блок AGSC подключаются согласно диапазону измерений, указанному на маркировке. Маркировка представлена на рисунке 1.

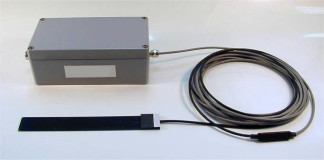

Общий вид датчиков, обозначение мест пломбировки от несанкционированного доступа, нанесения заводского номера, наклейки знака утверждения типа, нанесения знака поверки представлены на рисунке 2.
место для наклеики знака утверждения типа
место нанесения заводского номера место нанесения знака поверки
место пломбировки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики датчиков
| Модификация | |||
| Наименование характеристики | AGS-15 | AGS-25 | AGS-50 |
| Значение | |||
| Диапазон измерений воздушного зазора, мм | от 3 до 15 | от 5 до 25 | от 5 до 50 |
| Номинальное значение коэффициента преобразования: для датчиков, укомплектованных блоком нормирования сигнала с диапазоном выходного сигнала: - 0.. .20 мА, мА/мм | 1,330 | 0,800 | 0,400 |
| - 0.10 В, В/мм | 0,667 | 0,400 | 0,200 |
| для датчиков, укомплектованных блоком нормирования сигнала с диапазоном выходного сигнала: - 4.20 мА, мА/мм | 1,067 | 0,640 | 0,32 |
| - 2.10 В, В/мм | 0,533 | 0,320 | 0,16 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %, не более | ± 4 | ||
| Наименование характеристики | Значение | ||
| Модификация | AGS-15 | AGS-25 | AGS-50 |
| Габаритные размеры низкопрофильного зонда AGSP без кабеля (ширинахглубинахвысота), мм, не более | 135,0Х32,0Х2,2 | 232,0x32,0x3,3 | 220,0x60,0x3,3 |
| Габаритные размеры блока нормирования сигнала AGSC (ширинахглубинахвысота), мм, не более | 220,0х 120,0Х80,0 | ||
| Масса низкопрофильного зонда AGSP с кабелем, г, не более | 250 | 300 | 350 |
| Масса блока нормирования сигнала AGSC, г, не более | 1500 | ||
| Параметры электропитания: - напряжение постоянного тока, В - сила постоянного тока, А, не более | 24±2,4 0,15 | ||
| Рабочие условия эксплуатации низкопрофильного зонда AGSP: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -20 до +125 до 95 от 86,6 до 106,7 | ||
| Рабочие условия эксплуатации блока нормирования сигнала AGSC: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -20 до +80 до 95 от 86,6 до 106,7 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на корпус электронного блока нормирования сигнала AGSC датчика.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Кол-во |
| Зонд AGSP с кабелем и предусилителем | - | 1 шт. |
| Электронный блок нормирования сигнала AGSC | - | 1 шт. |
| Резистор 500 Ом | - | 1 шт. |
| Руководство по эксплуатации | AGS.01-2019 РЭ | 1 экз. |
| Методика поверки | AGS.01-2020 МП | 1 экз. |
| Паспорт | AGS.15-2020 ПС | 1 экз. |
| Паспорт | AGS.25-2020 ПС | 1 экз. |
| Паспорт | AGS.50-2020 ПС | 1 экз. |
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм». Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 26 |
| Поверителей | 1 |
| Актуальность данных | 06.07.2025 |
