| Номер в госреестре | 83005-21 |
| Наименование СИ | Устройства сбора данных |
| Обозначение типа СИ | NGD |
| Изготовитель | "National Oilwell DHT, L.P. dba MD TOTСO", США |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора данных NGD (далее по тексту - УСД) предназначены для многоканального измерения аналоговых выходных сигналов от первичных измерительных преобразователей с унифицированными сигналами в виде силы постоянного электрического тока с целью контроля в реальном масштабе времени параметров процесса бурения, ввода/вывода дискретных (цифровых) сигналов для выполнения функций сигнализации и противоаварийной защиты, сбора и обработки данных в том числе, собранных посредством сообщения со сторонним оборудованием по протоколам ModBus TCP и WITSML.
Принцип действия УСД основан на аналого-цифровом преобразовании входных электрических сигналов от первичных измерительных преобразователей и на цифроаналоговом преобразовании цифрового кода в аналоговые сигналы силы постоянного электрического тока, и передачи данных измерений по интерфейсам Ethernet, RS-485, USB или по беспроводной связи на персональный компьютер для предоставления в цифровом виде на экране мониторов операторских станций в виде таблиц и графиков.
УСД применяется в составе комплексов и систем автоматизации технологических процессов в нефтяной промышленности.
УСД относятся к проектно-компонуемым изделиям, состав которых определятся при заказе потребителем.
Структура условного обозначения модификаций УСД:
NGD XXXXXXXXXX XXXX
123456789 10 11 1: P - модуль главного процессора с вводами/выводами 2: Количество слотов ввода/вывода
4 - слот 4 3: Слот передачи данных 1
Х - установленные модули отсутствуют
А - установлен модуль последовательной оптоволоконной связи В - установлен модуль оптоволоконной связи Ethernet С - установлена беспроводная радиосвязь 900 МГц D - установлена беспроводная радиосвязь 2,4 ГГц 4: Слот передачи данных 2
Х - установленные модули отсутствуют С - установлена беспроводная радиосвязь 900 МГц 5: Слот ввода/вывода 5
0 - установленные модули отсутствуют
1 - установлен измерительный модуль ADFM
2 - установлен измерительный модуль EFM 6: Слот ввода/вывода 4
0 - установленные модули отсутствуют
1 - установлен измерительный модуль ADFM
2 - установлен измерительный модуль EFM 7: Слот ввода/вывода 3
0 - установленные модули отсутствуют
1 - установлен измерительный модуль ADFM
2 - установлен измерительный модуль EFM 8: Слот ввода/вывода 2
0 - установленные модули отсутствуют
1 - установлен измерительный модуль ADFM
2 - установлен измерительный модуль EFM 9: Обозначение модели слота передачи данных 1 10: Обозначение модели слота передачи данных 2 11: Зарезервировано для будущего использования
УСД состоят из базовой и компонуемой частей.
Базовая часть УСД включает в себя блок из нержавеющей стали, внутри которого расположены соединительная плата для подключения и питания сетевых модулей, модуль промышленного персонального компьютера IPCM-R, отвечающий за связь между сетевыми модулями и обработку и передачу данных на внешние приложения и устройства, два источника питания, предохранительный блок батареи.
В компонуемую часть УСД входит различное количество модулей: сетевые аналогодискретные измерительные модули EFM и ADFM, модули проводной или беспроводной передачи данных.
В зависимости от конфигурации УСД могут быть локальными (состоят только из главного блока) или дополнительными (состоят из главного блока и дополнительных блоков, включающих удаленные вводы/выводы).
УСД контролирует до 30 аналоговых измерительных и дискретных (цифровых) каналов в зависимости от количества установленных сетевых аналого-дискретных модулей.
Заводские номера наносятся на лицевую панель блока УСД в виде заводской таблички (наклейки). Идентификация УСД осуществляется визуальным осмотром заводской таблички (наклейки), отображающей информацию о производителе, модификации и заводском номере.
Нанесение знака поверки на блок УСД не предусмотрено. Знак поверки наносится в свидетельство о поверке или(и) в эксплуатационный документ.
Пломбирование устройств сбора данных NGD не предусмотрено.

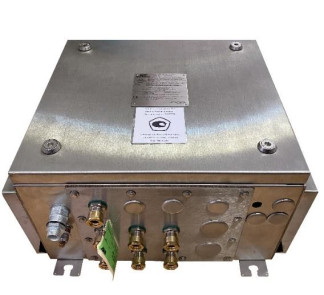

Общий внешний вид УСД и сменных модулей представлен на рисунках со 2 по 6.
| Место нанесения знака утверждения типа | |
| Место нанесения заводского номера | |
Программное обеспечение (далее - ПО) УСД функционально разделено на две группы: встроенное программное обеспечение (далее - ВПО) и внешнее (сервисное) ПО, устанавливаемое на персональный компьютер.
ВПО является метрологически значимой частью ПО, обеспечивающим проведение измерений и передачу измеренных данных по защищенному интерфейсу на персональный компьютер для последующей обработки, хранения и анализа данных внешним ПО. ВПО устанавливается в программируемое постоянное запоминающее устройство УСД предприятием
- изготовителем и недоступна для потребителя в процессе эксплуатации.
Внешнее ПО «ConfigTool» или аналогичное предназначено для конфигурирования и программирования УСД, визуализации и архивирования данных и не оказывает влияния на метрологические характеристики УСД.
Внешнее ПО автономное, устанавливается на компьютер с установочного файла с защитой от несанкционированной модификации программных микрокодов, обновления и иных преднамеренных изменений ВПО, применением лицензионного файла и программного ключа.
Доступ к функциям внешнего ПО осуществляется с выделенной рабочей станции, установленной в отдельном помещении, и защищен разграничением прав пользователей установкой индивидуальных паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DAQ |
| Номер версии (идентификационный номер ПО), не ниже | 1.2.18.90 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений входных сигналов силы постоянного электрического тока, мА | от 0 до 24 мА |
| Пределы допускаемой приведенной погрешности, % от диапазона измерений | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | 30 |
| Рабочие условия: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более | от -40 до +60 90 |
| Температура хранения | от -40 до +85 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 100 до 240 от 50 до 60 |
| Наименование характеристики | Значение |
| Габаритные размеры блока УСД, (ДхШхВ), мм, не более | 406x482x266 |
| Масса блока УСД, кг, не более | 28 |
наносится типографским способом на наклейку, расположенную на корпусе блока УСД.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора данных | NGD | 1 шт. (в заказной конфигурации) |
| Руководство по эксплуатации «Устройства сбора данных NGD» | 42ТМ60-63 | 1 экз. |
приведены в разделе 2 эксплуатационного документа 42ТМ60-63 «Устройства сбора данных NGD. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 г.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Техническая документация «National Oilwell DHT, L.P. dba MD TOTCO», США
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
