Калибратор давления Ruska 7250LP, 82824-21

Калибратор давления Ruska 7250LP (далее по тексту - калибратор) предназначен для задания и измерений разности давлений (малых избыточных давлений) газов при поверке и калибровке средств измерений избыточного давления.
Карточка СИ
Номер в госреестре 82824-21
Наименование СИ Калибратор давления
Обозначение типа СИ Ruska 7250LP
Изготовитель "Fluke Corporation", США
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Калибратор давления Ruska 7250LP (далее по тексту - калибратор) предназначен для задания и измерений разности давлений (малых избыточных давлений) газов при поверке и калибровке средств измерений избыточного давления.

Соответствует уровню рабочего эталона 1 разряда согласно ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

Описание

Принцип действия калибраторов основан на аналого-цифровом преобразовании давления в электрический сигнал посредством встроенных преобразователей. В дальнейшем электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на дисплее в выбранных единицах давления.

Калибратор выполнен в виде лабораторного прибора, на лицевой панели которого размещены: цветной сенсорный дисплей для отображения информации о измеренном значении давления и органы управления калибратором: клавиатура для набора и ввода значений, колесо-регулятор и другие кнопки управления.

К калибратору давления данного типа относятся калибратор давления Ruska 7250LP с заводским номером: 69797.

Пломбировка корпуса калибратора не предусмотрена.

Заводской номер нанесен на лицевую панель калибратора.

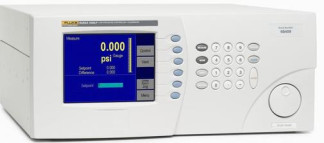

Общий вид калибратора приведен на рисунке 1.

Программное обеспечение

Калибратор функционирует под управлением программного обеспечения (ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой калибратора; формирование выходных сигналов, передача их на цветной сенсорный дисплей калибратора; обработка, передача и отображение результатов измерений, автоматическая диагностика состояния калибратора. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единицы измерения, разрядности отображения результатов измерений, языка меню и другие.

Влияние ПО калибратора учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Ruska7250i

Номер версии (идентификационный номер) ПО, не ниже

1R61

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений разности давлений (малых избыточных давлений), кПа (мбар)

от -25 до 25 (от -250 до 250)

Пределы допускаемой погрешности, % относительной в ДИ от -25 до -5 кПа включ. приведенной в ДИ св. -5 до 5 кПа включ. относительной в ДИ св. 5 до 25 кПа

±0,01 % от ИВ ±0,01 % от 5 кПа ±0,01 % от ИВ

Примечание:

ДИ - диапазон измерений, ИВ - измеряемая величина, выраженные в одной единице измерений давления.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Предельное допускаемое давление, кПа (мбар)

27,5 (275)

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

230±10

55±5

Потребляемая мощность, ВА, не более

150

Габаритные размеры (высота; ширина; длина), мм, не более

180; 420; 485

Масса, кг, не более

9,2

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +18 до +25 от 5 до 95 от 84 до 106,7

Комплектность

Таблица 4 - Комплект поставки

Наименование частей

Обозначение

Количество

Калибратор давления

Ruska 7250LP

1 компл.

Паспорт

-

1 шт.

Руководство пользователя

-

1 экз.

Методика поверки

МП 231-0085-2021

1 экз.

Сведения о методах измерений

приведены в документе «Ruska 7250, 7250i, 7250xi, 7250LP. Руководство пользователя», раздел 4.

Нормативные документы

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па Техническая документация фирмы «Fluke Corporation», США
