| Номер в госреестре | 82765-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | MEW-45 |
| Изготовитель | "Emerson Process Management GmbH & Co. OHG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления MEW-45 (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.

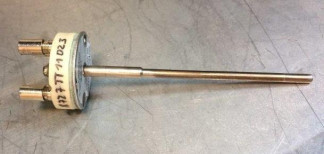

ТС состоят из измерительной вставки с одним тонкопленочным платиновым чувствительным преобразователем, соединительной головки.
ТС имеют трехпроводную схему соединения внутренних проводов с чувствительным элементом.
К термопреобразователям сопротивления данного типа относятся термопреобразователи сопротивления MEW-45 с зав.№ 49434507/001/24, 49434507/001/18y, 49434507/001/05, 49434507/001/15, 49434507/001/13, 49434507/001/23, 49434507/001/14, 49434507/001/22, 49434507/001/19, 49434507/001/04, 49434507/001/11, 49434507/001/20, 49434507/001/06, 49434507/001/01, 49434507/001/21, 49434507/001/09, 49434507/001/03.
Пломбирование ТС не предусмотрено. Знак поверки наносится на свидетельство о поверке ТС.
отсутствует
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Тип номинальной статической характеристики | Pt 100 (а = 0,00385 °С-1) |
| Диапазон измерений температуры, °С | от -50 до +450 |
| Пределы допускаемого отклонения от номинальной статической характеристики, °С | ±(0,3+0,005|t|), класс допуска В |
| Примечание - Принято следующее обозначение: t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики ТС
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от 15 до 35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении постоянного тока 100 В), МОм, не менее | 100 |
| Электрическое сопротивление изоляции при температуре 450 °С (при напряжении постоянного тока от 10 до 50 В), МОм, не менее | 2 |
| Минимальная глубина погружения, мм | 60 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки | 200 6 |
| Масса (без головки и защитной гильзы), г, не более | 200 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления, заводской № 49434507/001/24, 49434507/001/18y, 49434507/001/05, 49434507/001/15, 49434507/001/13, 49434507/001/23, 49434507/001/14, 49434507/001/22, 49434507/001/19, 49434507/001/04, 49434507/001/11, 49434507/001/20, 49434507/001/06, 49434507/001/01, 49434507/001/21, 49434507/001/09, 49434507/001/03 | MEW-45 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления MEW-45
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
