| Номер в госреестре | 82713-21 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | NWT |
| Изготовитель | "H. Heinz Meßwiderstände GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые NWT (далее - термопреобразователи или ТС) предназначены для измерений температуры обмоток трансформаторов и высоковольтных электродвигателей.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи сопротивления платиновые NWT изготовляются следующих моделей: 200G, 50C, PYRA 8K. Модели ТС различаются по конструктивному исполнению.
Конструктивно термопреобразователи выполнены в виде измерительной вставки с одним или двумя ЧЭ, помещенным (и) в защитный полимерный чехол, выполненный в виде плоской пластины (модели 200G, 50C), или в защитную гильзу, помещенную в тефлоновую усадочную трубку (модель PYRA 8K), с присоединительными проводами в тефлоновой оболочке. ЧЭ ТС имеют номинальную статическую характеристику (НСХ) преобразования типов «Pt100», «Pt500», «Pt1000», «100П», «500П» или «1000П» по ГОСТ 6651-2009/МЭК 60751:2008.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная. Монтаж термопреобразователей осуществляется путем закладывания ТС в специальные пазы обмоток трансформаторов и электродвигателей на этапе их изготовления и после их ввода в эксплуатацию, дальнейший демонтаж и бездемонтажная поверка ТС невозможна в связи с особенностями их применения и конструкции.

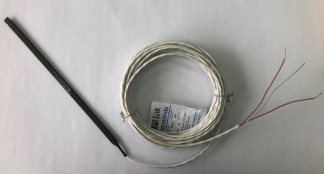

Общий вид термопреобразователей сопротивления платиновых NWT с указанием места нанесения заводского номера приведен на рисунках 1 -3.
Заводской номер наносится на этикетку, прикрепленную к ТС. Конструкция средства измерений не предусматривает нанесение знака поверки на термопребразователь.
Пломбирование термопреобразователей не предусмотрено.
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновые NWT приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики термопреобразователей сопротивления платиновых NWT
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С - для общепромышленного исполнения ТС - для взрывозащищенного исполнения ТС | от -60 до +200 от -55 до +180 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751:2008 | 100П, 500П, 1000П Pt100, Pt500, Pt1000 |
| Температурный коэффициент ТС а, °С-1 | 0,00385; 0,00391 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100, 500, 1000 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751:2008 | A(1), B |
| Допуск по ГОСТ 6651-2009/МЭК 60751:2008, °С - для класса допуска A - для класса допуска В | ±(0,15+0,002^ |t|)(2) ±(0,3+0,005-|t|)(2) |
| Примечания: (1) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов. (2) - |t| - абсолютное значение температуры, °С, без учета знака. | |
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от | |
| +15 до +35 °С и относительной влажности воздуха от 30 до | 100 |
| 80 %, МОм, не менее | |
| Габаритные размеры защитного чехла ТС, мм: | |
| - длина: | |
| - для модели 200G | от 40 до 500±2 |
| - для модели 50C | от 40 до 100 |
| - для модели PYRA 8K | от 10 до 50 |
| - высота: | |
| - для модели 200G | от 5 до 20 |
| - для модели 50C | от 5 до 12 |
| - ширина: | |
| - для модели 200G | от 1 до 5 |
| - для модели 50C | от 1 до 3 |
| - диаметр: - для модели PYRA 8K | от 2 до 8 |
| Длина кабеля с присоединительными проводами, м | от 0,2 до 20 |
| Масса, г, не более | 500 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С: | от -55 до +180 |
| - относительная влажность воздуха, %, не более | 98 |
| Маркировка взрывозащиты | Ex e IIC Gb U Ex ib IIC Gb U Ex ia IIC Ga U |
| Назначенный срок службы, лет | 25 |
| Средняя наработка до отказа, ч, не менее | 400 000 |
наносится на титульный лист паспорта типографским способом, а также на этикетку, прикреплённую к ТС.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления платиновый NWT | Модель в соответствии с заказом | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе 6 паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751:2008 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
