| Номер в госреестре | 82699-21 |
| Наименование СИ | Комплекты поверочных мер |
| Обозначение типа СИ | ММП 219.1 |
| Изготовитель | Общество с ограниченной ответственностью "Микроакустика" (ООО "Микроакустика), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 26.08.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты поверочных мер ММП 219.1 (далее - комплект) предназначены для передачи единицы длины и проведения поверки приборов контроля натяга колец подшипников.
Принцип действия мер основан на воспроизведении геометрических параметров внутренних колец буксовых подшипников и вала.
Комплект состоит из трёх поверочных мер. Каждая поверочная мера состоит из двух частей: внутреннего кольца буксового подшипника (далее - кольцо) и вала, изготовленных из средней части оси колёсной пары.
Вал изготавливается таким образом, чтобы в комплекте с кольцом обпечивать натяг в заданном диапазоне.
Заводской номер и обозначение меры наносятся методом лазерной гравировки.

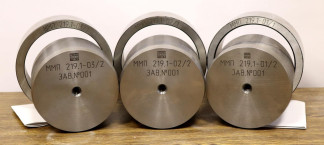

Общий вид, место нанесения заводского номера и обозначения мер представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение внутреннего диаметра кольца, мм | 130 |
| Пределы допускаемого отклонения действительного значения внутреннего диаметра кольца от номинального значения, мм | ±0 ,1 |
| Предельные отклонения диаметра вала, мм: - ММП 219.1-01 - ММП 219.1-02 - ММП 219.1-03 | Дкпльца +ода5 — +0,035 Дкпльца + o^oiB Дкпльца +ад4(} |
| Диапазон значений натяга, мкм: - ММП 219.1-01 - ММП 219.1-02 - ММП 219.1-03 | от 5 до 15 от 15 до 35 от 40 до 60 |
| где Дкпльца - внутренний диаметр кольца, мм | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Габаритные размеры мер, мм, не более: | |
| - длина | 190 |
| - ширина | 170 |
| - высота | 240 |
| Масса каждой поверочной меры, кг, не более | 16 |
| Материал, из которого изготовлены составные части меры: - вал ММП-219.1-01 | Сталь ОсВ |
| - кольцо ММП-219.1-01 | Сталь ШХ15СГ |
| - вал ММП-219.1-02 | Сталь ОсВ |
| - кольцо ММП-219.1-02 | Сталь ШХ15СГ |
| - вал ММП-219.1-03 | Сталь ОсВ |
| - кольцо ММП-219.1-03 | Сталь ШХ 15СГ |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Поверочная мера | ММП 219.1-01 | 1 шт. |
| ММП 219.1-02 | 1 шт. | |
| ММП 219.1-03 | 1 шт. | |
| Транспортировочный кейс | - | 3 шт. |
| Формуляр | ММП 219.1 ФО | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
приведены в разделе 3 формуляра ММП 219.1 ФО.
ТУ 28.15.31-001-20883295-2019 Комплект поверочных мер ММП 219.1. Технические условия
