| Номер в госреестре | 82582-21 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | SMH 100 |
| Изготовитель | "alki Technik GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы SMH 100 (далее по тексту - измерители), предназначены для измерений крутящего момента силы в режимах текущего и максимального значений.
Принцип действия измерителей крутящего момента силы SMH 100 основан на преобразовании электрических сигналов разбаланса тензорезисторов, соединенных в мостовую схему, установленных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в измерительный усилитель, подключаемый к ПК через интерфейс USB, с последующим выводом результатов измерений на экран компьютера.
Конструктивно измерители крутящего момента силы SMH 100 состоят из мобильной платформы, на которой установлен измерительный блок и измерительный усилитель.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, с установленным в ней первичным измерительным преобразователем крутящего момента силы, жестко закрепленной на основании платформы.
Измерительный усилитель предназначен для приема электрических сигналов с первичного измерительного преобразователя крутящего момента силы, и трансформации в цифровой сигнал с последующим выводом результатов измерений на экран компьютера.
Пломбирование измерителей крутящего момента силы SMH 100 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки наносится на свидетельство о поверке.
Общий вид измерителей SMH-100 и его компонентов, представлен на рисунках 1-3.

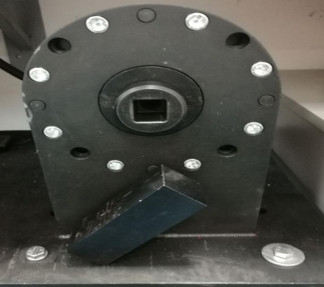

Рисунок 2 - Общий вид измерителей SMH 100 Рисунок 3 - Измерительный блок SMH 100
Программное обеспечение измерителей крутящего момента силы SMH 100 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Calibra |
| Номер версии (идентификационный номер ПО) | не ниже 4,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений крутящего момента силы, кНм | от 0,3 до 10,0 |
| Дискретность, кНм | 0,001 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Размеры присоединительного квадрата, мм | 38 |
| Габаритные размеры, мм, не более | |
| - длина | 250 |
| - ширина | 690 |
| - высота | 360 |
| Наименование параметра | Значение |
| Масса, кг, не более | 101 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ±22 |
| - частота переменного тока, Гц | 50 ±0,4 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность измерителей крутящего момента силы SMH 100.
| Наименование | Обозначение | Количество |
| Мобильная платформа | 1 шт. | |
| Измерительный блок | SMH 100 | 1 шт. |
| Измерительный усилитель | SMH 100 | 1 шт. |
| Инструкция по эксплуатации | SMH 100 | 1 экз. |
| Паспорт | SMH 100 ПС | 1 экз. |
приведены в инструкции по эксплуатации «Измеритель крутящего момента силы SMH 100» Раздел 4 - техническое описание, настройка, выполнение измерений.
Государственная поверочная схема для средств измерений крутящего момента силы. Утверждена приказом Росстандарта № 1794 от 31.07.2019 г.
Техническая документация фирмы изготовителя «alki Technik GmbH», Германия
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 29.06.2025 |
