| Номер в госреестре | 82522-21 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | Омега-М1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр "Судовые электротехнические системы" (ООО "НПЦ "СЭС"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы Омега-М1 (далее - приборы) предназначены для измерений сопротивления изоляции изолированной от земли (корпуса) электрической сети переменного тока с действующим значением до 690 В частотой 50 Гц, обесточенной или находящейся под напряжением, а также для линейного преобразования измеренных значений сопротивления изоляции в аналоговый сигнал напряжения постоянного тока.
Принцип действия приборов основан на приложении к контролируемой сети постоянного измерительного напряжения относительно земли и измерения тока, текущего через источник измерительного напряжения и сопротивление изоляции.
Конструктивно прибор выполнен в металлическом корпусе, неделимом на составные части, со степенью защиты IP21.
На лицевой части прибора расположены кнопка и индикатор подачи питания, цифровой индикатор, обеспечивающий отображение измеренного электрического сопротивления изоляции контролируемой сети, и два светодиода, сигнализирующие о снижении сопротивления изоляции контролируемой сети относительно предупредительной и аварийной уставок.
В нижней части прибора расположены электрические соединители для подключения кабелей питания, контролируемой сети, выдачи аналогового сигнала, внешней звуковой и световой сигнализации.
Корпус прибора пломбируется изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям прибора. Пломбирование корпуса исключает возможность непреднамеренного изменения программного обеспечения.

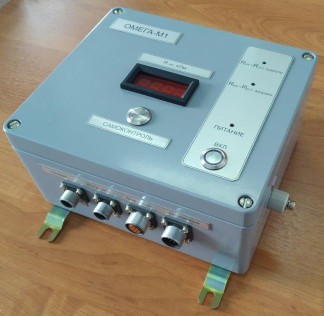

Общий вид прибора, место нанесения знака поверки и схема его пломбировки представлены на рисунке 1 .
Заводской номер прибора наносится на фирменную планку на боковой поверхности корпуса в формате «Зав. № XY», где X -число от 0 до ю, Y - число от 0 до 9.
Метрологически значимая часть программного обеспечения (ПО) находится в исполняемом файле «omega_m1_izm.hex».
Уровень защиты ПО приборов «высокий» в соответствии с Р50.2.077 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | omega ml izm.hex |
| Номер версии (идентификационный номер) ПО | U.1 |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления изоляции, кОм | от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции контролируемой сети, % | ±15 |
| Диапазон преобразования сопротивления изоляции в значение напряжения постоянного тока от 0,02 до 4 В, кОм | от 10 до 2000 |
| Пределы допускаемой относительной погрешности преобразования сопротивления изоляции в значение напряжения постоянного тока от 0,02 до 4 В, % | ±15 |
| Наименование характеристики | Значение |
| Параметры контролируемой сети: | |
| -действующее значение напряжения переменного тока, В, не более | 690 |
| - частота переменного тока, Г ц | 50 |
| Питание от сети переменного тока: | |
| - напряжение, В | от 90 до 260 |
| - частота, Гц | от 47 до 440 |
| Потребляемая мощность, ВА, не более | 15 |
| Габаритные размеры (длина х ширина х высота) мм, не более | 250x118x270 |
| Масса прибора, кг, не более | 3,9 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С; | от 0 до +40 |
| - относительная влажность (при температуре +35 °С), %, не более; | 98 |
| - атмосферное давление, кПа (мм рт. ст.); | от 84 до 106 (от 630 до 795) |
| - устойчивость и прочность к воздействию синусоидальной вибрации: | |
| - диапазон частот, Гц | от 1 до 60 |
| - амплитуда виброускорения, м/с2 (g), не более | 19,6 (2) |
| - отсутствие резонанса конструктивных элементов в диапазоне, Гц | от 1 до 60 |
| - устойчивость и прочность к воздействию механических ударов одиночного действия: | |
| - пиковое ударное ускорение, м/с2 (g), не более | 147 (15) |
| - длительность действия ударного импульса, мс | от 0,5 до 2,0 |
| - количество ударов | 9 |
| - устойчивость к воздействию наклонов при воздействии в любом направлении: - длительных наклонов | |
| без ограничения времени, мин, не менее | 5 |
| максимальный угол наклона | ±15° |
| - кратковременных наклонов | |
| время, мин, не более | 3 |
| максимальный угол наклона | ±30° |
| - прочность при воздействии соляного (морского) тумана с характеристиками: | |
| - температура, °С | 35 |
| - водность тумана, г/м2 | от 2 до 3 |
| - дисперсность тумана, мкм (% капель) | от 1 до 10 (95) |
| - напряженность постоянного магнитного поля, А/м (Э), не более | 400 (5) |
| - напряженность переменного магнитного поля с частотой 50 Гц, | |
| А/м (Э), не более | 80 (1) |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 80000 |
наносится на боковую панель прибора под фирменной планкой изделия в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор Омега-М1 | ИУДШ.411622.003 | 1 |
| Комплект монтажных частей | - | 1 |
| Руководство по эксплуатации | ИУДШ.411622.003 РЭ | 1 |
| Паспорт | ИУДШ.411622.003 ПС | 1 |
| Методика поверки | МП 2071-0001-2021 | 1 |
| Поверочный комплект | ИУДТТТ 305659 003 | 1 |
приведены в разделе 2 Руководства по эксплуатации ИУДШ.411622.003 РЭ «Прибор Омега-М1».
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности, утвержден приказом Минздравсоцразвития России № 1034н от 09 сентября 2011 года
Государственная поверочная схема для средств измерений электрического сопротивления, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 года
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия. ИУДШ.411622.003 ТУ «Приборы Омега-М1, Омега-М2»
