| Номер в госреестре | 82520-21 |
| Наименование СИ | Косы термометрические цифровые |
| Обозначение типа СИ | ThLG-D |
| Изготовитель | Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 09.08.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Косы термометрические цифровые ThLG-D (далее - термокосы) предназначены для измерений распределения температуры в грунте, льде, толще воды.
Принцип действия термокос основан на зависимости сопротивления чувствительных элементов, от воздействия температуры окружающей среды.
Термокосы состоят из цифровых датчиков температуры, содержащих полупроводниковый чувствительный элемент, совмещенный в едином корпусе с микроконтроллером, преобразующим сопротивление чувствительного элемента в цифровой код. Датчики температуры в защитных оболочках распределены по длине рабочей части термокосы. В зависимости от модификации термокос, к разъему рабочей части подключаются электронные блоки, преобразующие цифровой выходной сигнал датчиков на основании их индивидуальных характеристик, для передачи данных по различным цифровым протоколам. Термокосы выпускаются в следующих модификациях:
ThLG-DWZ-XX-YY
где
W - модификация цифрового выхода:
0 - цифровой выход с шиной 1-Wire;
1 - цифровой выход с шиной RS-485;
2 - цифровой выход по протоколу LoRaWAN; Z - тип корпуса электронного блока:
0 - электронный блок отсутствует;
1 - для размещения в скважине;
2 - для размещения на поверхности.
XX
- количество датчиков;
- длина рабочей части термокосы, м.
YY
Наименование модификации указано на шильдике, закрепленном на кабеле термокос. Идентификация термокос осуществляется визуальным осмотром шильдика, отображающего информацию о модификации и заводском номере.
Нанесение знака поверки на термокосы не предусмотрено. Знак поверки наносится в свидетельство о поверке.

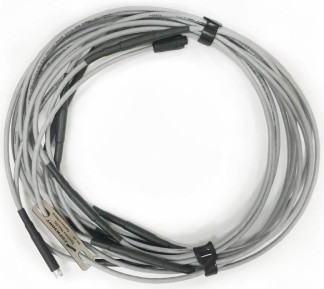

Общий вид термокос представлен на рисунках с 1 по 3.
Пломбировка от несанкционированного доступа не предусмотрена.
Программное обеспечение термокос - встроенное в электронный блок.
Термокосы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты микроконтроллера от записи.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | 1.01 |
| Цифровой идентификатор ПО | отсутствует |
| Алгоритм вычисления цифрового идентификатора ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне, °С: от -50 °С до -40 °С | ±0,3 |
| от -40 °С до -10 °С | ±0,2 |
| от -10 °С до +10 °С | ±0,1 |
| от +10 °С до +85 °С | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность показаний, °С | 0,01 |
| Показатель тепловой инерции, с, не более | 120 |
| Количество датчиков | от 1 до 256 |
| Расстояние между датчиками, м | от 0,2 до 2 |
| Напряжение питания постоянного тока, В: - для модификаций ThL-D00 - для остальных модификаций | от 3 до 3,6 от 6 до 28 (или от встроенных батарей) |
| Диаметр рабочей части (без учета разъема), мм, не более | 12 |
наносится на табличку термокос и титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Коса термометрическая цифровая | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | МПГТ 43 1132.01.00 РЭ | 1 экз. на партию |
| Паспорт | МПГТ 43 1132.01.00 ПС | 1 экз. |
| Методика поверки | МП-ТМС-039/21 | 1 экз. на партию |
приведены в п. 6, 7, 8 руководства по эксплуатации МПГТ 43 1132.01.00 РЭ «Коса термометрическая цифровая ThLG-D. Руководство по эксплуатации».
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры
МПГТ 431132.01.00 ТУ Коса термометрическая цифровая ThLG-D. Технические
условия
