| Номер в госреестре | 82504-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-100, РГС-200 |
| Изготовитель | Общество с ограниченной ответственностью "РН-Бузулукское газоперерабатывающее предприятие" (ООО "РН-БГПП"), Оренбургская обл., г. Бузулук |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-100, РГС-200 предназначены для измерения объема при приеме, хранении и отпуске сжиженного углеводородного газа (СУГ).
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-100, РГС-200 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Расположение резервуаров подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара наносится на горловину резервуара в виде трафаретной надписи или информационной таблички и типографским способом в паспорт.
Резервуары стальные горизонтальные цилиндрические расположены:
Оренбургская обл., Первомайский р-н, п. Тюльпан, ООО «РН-БГПП», Железнодорожный терминал по хранению и отгрузке ПТ, БТ и БГС (РГС-100 зав.№№ Е-5, Е-
6, Е-7, РГС-200 зав.№№ ЕД-2, ЕД-3, ЕД-4, ЕД-6);
Оренбургская обл., Грачевский р-н, Новоникольский с/с, ООО «РН-БГПП» Покровская УКПГ (РГС-25 зав.№№ V-604, V-607, V-901, РГС-200 зав.№ V-703).
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-100, РГС-200 представлен на рисунке 1-2.

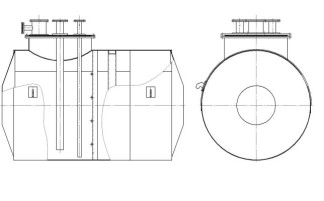

Рисунок1 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических
РГС-100, РГС-200
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-100, РГС-200 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-25 | РГС-100 | РГС-200 | |
| Номинальная вместимость, м3 | 25 | 100 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| РГС-100 | РГС-200 | РГС-200 | |
| Заводские номера | vcT W ^ W | ЕД-2, ЕД-3, ЕД-4 | ЕД-6 |
| Максимально допустимое рабочее давление, МПа | ,5 | 0,2 | |
| Средний срок службы, лет | 30 | ||
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| РГС-25 | РГС-200 | |
| Заводские номера | V-604, V-607, V-901 | V-703 |
| Максимально допустимое рабочее давление, МПа | 0,07 | 0,6 |
| Средний срок службы, лет | 30 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 (РГС-100, РГС-200) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 6.5 паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25, РГС-100, РГС-200
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 26.10.2025 |
