| Номер в госреестре | 82474-21 |
| Наименование СИ | Аппаратура навигационная потребителей GPS/ГЛОНАСС |
| Обозначение типа СИ | Garmin eTrex 20x |
| Изготовитель | "ГАРМИН КОРПО-РЭЙШН", Тайвань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x (далее -аппаратура) предназначена для определения геодезических координат (широты и долготы) местоположения наземных объектов по сигналам навигационных космических аппаратов космической навигационной системы GPS/ГЛОНАСС.
Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов GPS/ГЛОНАСС. Измерительные каналы используются для слежения по коду за сигналами GPS/ГЛОНАСС на частоте L1.Хранение результатов измерений производится во внутренней памяти аппаратуры.
Конструкционно аппаратура выполнена в едином корпусе, включением в себя приёмник сигналов GPS/ГЛОНАСС. На лицевой стороне расположен цветной дисплей, и джойстик
- основной орган управления навигатором. На правой боковой стороне прибора расположена кнопка включения питания (подсветка) и чуть выше кнопка возврата в предыдущий пункт меню. Слева на боковой стороне расположена кнопка меню и «качалка» из двух кнопок «верх вниз». На задней панели расположены, герметичный отсек для элементов питания и порт mini-USB для передачи результатов измерений на ПЭВМ. Питание аппаратуры осуществляется от двух элементов питания типа АА. Пломбирование аппаратуры не предусмотрено.
К аппаратуре навигационной потребителей относятся Garmin eTrex 20x, заводские номера:
470265127, 470265185, 470265480, 470265423, 470265172, 470265161, 470265419, 470265051, 470265074, 470265474, 470265112, 470265492, 470265475, 470265468, 470265138, 470265464, 470265076, 470265424, 470265453, 470265494, 470265478, 470265490, 470265420, 470265467, 470265491, 470265168, 470265472, 470265449, 470265469, 470265470, 470265452, 470265151, 470265186, 470265458, 470265465, 470265473, 470265425, 470265030, 470265456, 470265476, 470265484, 470265477, 470265471, 470265125, 470265454, 470265481, 470265487, 470265181, 470265134, 470265100, 470265137, 470265053, 470265479, 470265045, 470265159.
Знак поверки наносится на свидетельство о поверке.

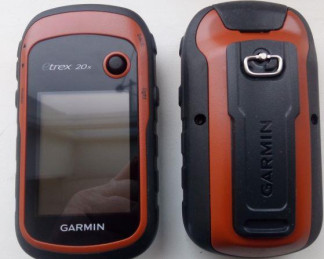

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера, приведены на рисунке 1.
Программное обеспечение аппаратуры хранится во внутренней памяти аппаратуры и предназначено для управления аппаратурой, а также для отображения, обработки и сохранения результатов измерений.
Внесение изменений в идентификационные данные и метрологически значимое ПО аппаратуры невозможно.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | eTrex 20x |
| Номер версии (идентификационный номер) ПО | не ниже 2.80 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Граница допускаемой абсолютной погрешности определения координат при доверительной вероятности 0,95 по сигналам GPS/ГЛОНАСС в плане, м | ±15 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина | 103 |
| - ширина | 54 |
| - глубина | 33 |
| Масса (с элементами питания), кг, не более | 0,142 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +70 |
| Напряжение питания от источника постоянного тока (2 батареи типа АА), В | 3 |
наносится в виде наклейки в верхней части передней панели аппаратуры.
Таблица 4 - Комплектность аппаратуры
| Наименование | Обозначение | Количество |
| Аппаратура навигационная потребителей GPS/ГЛОНАСС | Garmin eTrex 20x | 1 шт. |
| USB кабель | 1 шт. | |
| Методика поверки «ГСИ Аппаратура навигационная потребителей GPS/ГЛОНАСС» | Mn-329-RA.RU.310556-2021 | 1 экз. |
| Руководство пользователя Garmin eTrex 20x | 1 экз. |
приведены в руководстве пользователя (разделы - маршрутные точки, маршруты и треки).
Нормативные документы, устанавливающие требования к аппаратуре навигационной потребителей GPS/ГЛОНАСС Garmin eTrex 20x
Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Росстандарта от 29 декабря 2018 г. N 2831
| Зарегистрировано поверок | 56 |
| Поверителей | 1 |
| Актуальность данных | 17.06.2025 |
