| Номер в госреестре | 82414-21 |
| Наименование СИ | Датчики весоизмерительные |
| Обозначение типа СИ | 2М70 |
| Изготовитель | Акционерное общество "Весоизмерительная компания "Тензо-М", Московская обл., пос. Красково |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные 2М70 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик состоит из упругого элемента (рисунок 2), выполненного из нержавеющей стали, двух штуцеров для ввода кабелей питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, элементов нормирования, термокомпенсации и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и заварены герметичной крышкой.
Датчики выпускаются с двумя независимыми измерительными каналами. Модификации датчиков отличаются максимальной нагрузкой и имеют обозначение 2М70-Р, где:
2М70 - обозначение датчика;
Р - максимальная нагрузка, т (10, 15, 20, 25 и 30).
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке (рисунок 1), на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
АО"ВИК"ТЕНЗО-М”
№:455458 2М70-15 Ф
Етах=15т
Рисунок 1 - Маркировка датчиков

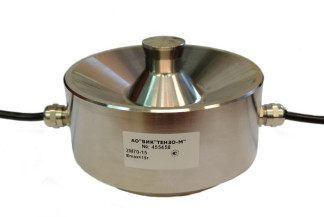

Знак поверки наносится в свидетельство о поверке и (или) в паспорт. Общий вид датчиков показан на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики для всех измерительных каналов датчиков
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | С |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 |
| Максимальная нагрузка, Emax, т | 10; 15; 20; 25; 30 |
| Минимальная нагрузка, Emin, т | 0 |
| Значение поверочного интервала v, кг | Emax / nmax |
| Минимальный поверочный интервал vmin, кг | Emax /10000 |
| Относительный выходной сигнал при Emax, мВ/В | 2±0,002 |
| Значение входного сопротивления, Ом | 750±30 |
| Значение выходного сопротивления, Ом | 700±3 |
| Пределы допускаемой погрешности mpe: | |
| до 500v включ. | ±0,35v |
| св. 500v до 2000v включ. | ±0,70v |
| св. 2000v | ±1,05v |
| Предельные значения температуры, °С | от -10 до +40 |
| Обозначение по влажности | CH |
| Предел допустимой нагрузки, % от Emax | 125 |
| Наименование характеристики | Значение |
| Диапазон температур эксплуатации и хранения, °С | от -50 до +60 |
| Знакопеременное напряжение питания, В* | от 3 до 12 |
| Габаритные размеры, мм, не более: - диаметр без учета кабельных вводов (габаритный размер с учетом кабельных вводов) - высота | 120 (160) 80 |
| Масса, кг, не более | 5 |
| Вероятность безотказной работы за 2000 ч | 0,98 |
| Средний срок службы, лет | 10 |
| *Допускается питание датчика напряжением постоянного тока | |
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Таблица 3 - Комплектность средства измерений
| № | Наименование | Обозначение | Количество |
| 1 | Датчик весоизмерительный с присоединенными кабелями | 2М70 | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
| 3 | Транспортная тара | - | 1 шт. |
приведены в разделе «Заметки по эксплуатации» паспорта.
«Государственная поверочная схема для средств измерений массы», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818
ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
ТУ 26.51.66-110-18217119-2020 Датчики весоизмерительные 2М70. Технические
условия
| Зарегистрировано поверок | 30 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
