| Номер в госреестре | 82407-21 |
| Наименование СИ | Комплексы компьютерной радиографии |
| Обозначение типа СИ | КАРАТ КР |
| Изготовитель | Общество с ограниченной ответственностью "Ньюком-НДТ" (ООО "Ньюком-НДТ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы компьютерной радиографии КАРАТ КР (далее - комплексы) предназначены для измерений линейных размеров изображений объектов и дефектов радиографическим методом неразрушающего контроля.
Принцип действия комплексов основан на преобразовании изображения объекта контроля, полученного на запоминающей фосфорной пластине (далее пластине) методом неразрушающего контроля, в цифровое изображение и дальнейшей его обработки, анализе и архивировании.
Комплексы состоят из сканера, персонального компьютера и программного обеспечения «X-Vizor».
Считывание изображения производится сканером. В процессе считывания экспонированная пластина сканируется лазерным лучом. Излучение, возникающее в результате фосфоресценции пластины под действием лазерного луча, детектируется фотоприемником и конвертируется в цифровой сигнал. Цифровой сигнал преобразуется в цифровое изображение и передается на компьютер для обработки программным обеспечением «X-Vizor».
Комплексы имеют 2 исполнения КАРАТ КР Х-СР и КАРАТ КР Х-ВР. Исполнения отличаются приведенной погрешностью измерений линейных размеров.

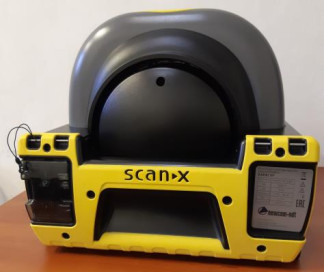

Общий вид комплексов с указанием места нанесения знака поверки представлен на рисунках 1, 2. Содержание маркировки комплексов представлено на рисунке 3. Пломбирование комплексов не предусмотрено.
Комплексы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | X-Vizor |
| Номер версии (идентификационный номер) ПО* | не ниже 07.09.2100 |
| Цифровой идентификатор ПО** | cf83bedc18c1bb49a4cec1e19cc9c305 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
| * Контрольная сумма указана для версии ПО 07.09.2100 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров, мм | от 0,1 до 500 |
| Пределы допускаемой приведенной погрешности измерений линейных размеров, % от максимального размера сканированной пластины: - КАРАТ КР Х-СР; - КАРАТ КР Х-ВР | ±1,0 ±0,5 |
| Размеры области сканирования (размер пластины), мм: - длина; - ширина | от 60 до 500 от 60 до 350 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры сканера, мм, не более: - длина, - ширина, - высота | 460 400 360 |
| Масса сканера, кг, не более | 20 |
| Напряжение питания от сети переменного тока частотой от 50 до 60 Гц, В | 220±10 % |
| Потребляемая мощность, Вт, не более | 140 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +25 85 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 13440 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус сканера.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Кол-во |
| Сканер | - | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Программное обеспечение | X-Vizor | 1 шт. |
| USB-кабель передачи данных | - | 1 шт. |
| Шнур питания | - | 1 шт. |
| HASP-ключ защиты программного обеспечения | - | 1 шт. |
| Запоминающая фосфорная пластина | - | В соответствии с заказом |
| Футляр для транспортировки сканера запоминающих пластин | - | В соответствии с заказом |
| Наименование | Обозначение | Кол-во |
| Защитный чехол для сканера запоминающих пластин | - | В соответствии с заказом |
| Руководство по эксплуатации | - | 1 экз. |
| X-Vizor. Руководство пользователя на CD-диске | - | 1 шт. |
| Методика поверки | МП 2512-0007-2020 | 1 экз. |
приведены в разделе «Принцип действия и порядок работы» руководства по эксплуатации «Комплексы компьютерной радиографии КАРАТ КР».
ТУ 26.51.66-008-69192869-17 «Комплексы компьютерной радиографии КАРАТ КР. Технические условия»
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
