| Номер в госреестре | 82365-21 |
| Наименование СИ | Измеритель перемещений (деформаций) автоматический |
| Обозначение типа СИ | ИДА-300 |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель перемещений (деформаций) автоматический ИДА-300 предназначен для измерений продольной деформаций образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение или сжатие статической силой.
Принцип действия измерителя перемещений (деформаций) автоматического ИДА-300 (далее по тексту - измеритель) основан на преобразовании изменения длины испытываемого образца в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещения (деформации) выводятся на экран пульта оператора.
Измеритель состоит из следующих составных частей:
- модуль измерений перемещений (деформаций);
- блок управления приводом;
- пульт оператора.
Конструктивно модуль измерений перемещений (деформаций) представляет собой систему, следящую за перемещением двух измерительных кареток в процессе нагружения образца. Для этого в корпусе модуля измерений перемещений (деформаций) установлены два независимых электропривода, которые приводят в движение ходовые винты перемещения измерительных кареток. При этом в процессе измерения перемещений (деформаций) захваты измерительных кареток установлены на испытуемом образце посредством ножей, а каждая каретка через датчик силы жестко связана с преобразователем линейных перемещений. При изменении длины образца в процессе деформирования захваты измерительных кареток перемещаться вместе с образцом и воздействуют на датчики силы. Сигнал с датчиков силы активирует электроприводы ходовых винтов, которые обеспечивают перемещение кареток до снятия усилий на датчиках силы. При перемещении кареток происходит смещение подвижных элементов преобразователей линейных перемещений и производится преобразование линейного перемещения каждой каретки в электрические сигналы, пропорциональные линейному перемещению кареток, которые поступают для обработки в пульт оператора. Изменение длины образца (деформация) определяется как сумма показаний перемещений измерительных кареток.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет прием, обработку и визуализацию измерительной информации от преобразователей линейных перемещений, а также управляет режимами работы измерителя.
Нанесение знака поверки на измеритель перемещений (деформаций) автоматический ИДА-300 не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Общий вид измерителя представлен на рисунке 1 .

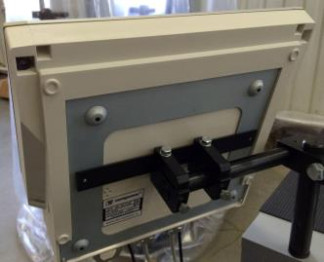

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
а) пломбировка в виде клейма б) пломбировка наклейкой
Рисунок 2 - Схема пломбировки пульта оператора от несанкционированного доступа
Измеритель функционирует под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные ПО измерителя представлены в таблице 1.
Таблица 1 -Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P_1.01L |
| Номер версии (идентификационный номер) ПО* | 1.01L.01 |
| Цифровой идентификатор ПО | 0x1F32 |
| Другие идентификационные данные | алгоритм CRC16 |
| *1.01L - метрологически значимая часть ПО; 01 - метрологически не значимая часть ПО. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений (деформаций), мм | от 0 до (300-Lo) |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 2 мм, включ., мм | ±0,01 |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 2 мм до наибольшего предела измерений, % | ±0,5 |
| Диапазон установки начальной расчетной длины образца (базовой длины) Lo, мм | от 10 до 200 |
| Пределы допускаемой относительной погрешности установки начальной расчетной длины образца (базовой длины), % | ±0,5 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Активирующее усилие, Н, не более | 0,1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха (без конденсации), % | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Потребляемая мощность, Вт | 200 |
| Габаритные размеры, мм: | |
| модуль измерений перемещений (деформаций) | |
| - ширина | 260 |
| - глубина | 465 |
| - высота | 800 |
| блок управления приводом: | |
| - ширина | 185 |
| - глубина | 480 |
| - высота | 465 |
| пульта оператора: | |
| - ширина | 260 |
| - глубина | 105 |
| - высота | 180 |
| Масса измерителя, кг: | |
| - модуль измерений перемещений (деформаций) | 45 |
| - блок управления приводом | 28 |
| - пульт оператора | 1,4 |
| Вероятность безотказной работы за 1000 часов | 0,92 |
| Полный средний срок службы, лет | 10 |
наносится на титульный лист эксплуатационной документации типографским способом и методом офсетной печати на табличку, прикрепляемую к корпусам: измерителя, блока управления приводом и пульта оператора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) автоматический | ИДА-300 | 1 |
| Блок управления приводом | ИДА-300.020.000 | 1 |
| Пульт оператора | П0-10.000.000 | 1 |
| Измеритель перемещений (деформаций) автоматический ИДА. Руководство по эксплуатации | ИДА-300.000.000 РЭ | 1 |
| Измеритель перемещений (деформаций) автоматический ИДА. Инструкция оператору | ИДА-300.000.000 ИО | 1 |
| Методика поверки | МП ТМС-033/20 | 1 |
приведены в п. 1.4 документа ИДА-300.000.000 РЭ.
Государственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840
