| Номер в госреестре | 82349-21 |
| Наименование СИ | Имитатор сигналов спутниковых навигационных систем GSS6700 |
| Обозначение типа СИ | GSS6700 |
| Изготовитель | "Spirent Communications PLC", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитатор сигналов спутниковых навигационных систем GSS6700 (далее - имитатор сигналов) предназначен для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов космических навигационных систем (КНС) ГЛОНАСС, GPS, Galileo и широкозонной дифференциальной подсистемы SBAS.
Принцип действия имитатора сигналов основан на формировании радиотехнических навигационных сигналов КНС:
- ГЛОНАСС в частотном диапазоне L1 (литеры рабочих частот от минус 7 до 6);
- GPS в частотном диапазоне L1;
- Galileo в частотном диапазоне E1;
- SBAS в частотном диапазоне L1.
Конструктивно имитатор сигналов состоит из генератора сигналов, заключенного в металлический корпус. Генератор сигналов выполнен в виде моноблока, на лицевой панели которого расположен радиочастотный разъем для выдачи формируемых навигационных сигналов и три светодиодных индикатора.
На задней панели генератора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъем для подключения сигналов от внешнего опорного генератора частоты; разъем для подключения выходных сигналов частоты внутреннего опорного кварцевого генератора; выход сигнала внутренней шкалы времени имитатора сигналов; разъем для выходных навигационных сигналов и калибровочный выход навигационного сигнала с повышенным уровнем мощности.
Дополнительно к имитатору сигналов подключается компьютер с программным обеспечением (ПО) для управления имитатором сигналов и выполнением математических операций по моделированию навигационных параметров.
В состав имитатора сигналов входят следующие метрологически значимые компоненты и средства:
- имитатор сигналов спутниковых навигационных систем GSS6700;
- ПО «SimGEN».

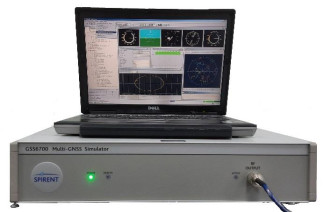

Общий вид имитатора сигналов с местом нанесения знака об утверждении типа представлен на рисунке 1. Пломбирование крепёжных винтов составных частей имитатора сигналов не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Конструкция имитатора сигналов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО «SimGEN» обеспечивает реализацию всех функций управления имитатором сигналов по моделированию работы ГНСС в формате сценариев.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | SimGEN |
| Наименование программы и исполняемого файла | Программа для генерации сценариев работы имитатора сигналов «SimGEN.exe» |
| Номер версии (идентификационный номер), не ниже | GUI version V4.03.03 Engine version V4.03.04 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения несущих частот выходных сигналов, МГц: -ГЛОНАСС L1 - GPS L1 - Galileo E1 - SBAS L1 | 1602 + n0,5625 1} 1575.42 1575.42 1575.42 |
| Относительная вариация частоты внутреннего опорного генератора за 1 сут (после прогрева 4 ч), не более | ± 510 -10 |
| Пределы допускаемой погрешности установки уровня мощности выходных сигналов, дБ | ± 1 |
| Предел допускаемой погрешности воспроизведения беззапросной дальности по фазе дальномерного кода, м | 0,7 |
| Предел допускаемой погрешности воспроизведения беззапросной дальности по фазе несущей частоты, м | 0,01 |
| Наименование характеристики | Значение |
| Предел допускаемой погрешности воспроизведения скорости изменения беззапросной дальности, м/с | 0,05 |
| Предел допускаемой погрешности формирования координат местоположения потребителя ГНСС 2), м | 1,5 |
| Предел допускаемой погрешности формирования скорости потребителя ГНСС 2), м/с | 0,1 |
| 1) Где n — номер частотной литеры от минус 7 до 6 2) При геометрическом факторе PDOP не более 2 | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха при эксплуатации, °С | от 15 до 25 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В • А | 100 |
| Габаритные размеры, мм: | |
| - длина | 385 |
| - ширина | 450 |
| - высота | 90 |
| Масса, кг | 6,5 |
Знак утверждения типа наносится на корпус имитатора сигналов любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 4 — Комплектность
| Наименование | Обозначение | Кол. | Примечание |
| 1 Имитатор сигналов спутниковых навигационных систем GSS6700 | — | 1 | — |
| 2 Программное обеспечение «SimGEN» | — | 1 | CD-диск |
| 3 Комплект кабелей | — | 1 компл. | — |
| 4 Комплект эксплуатационной документации | — | 1 компл. | — |
| 5 Методика поверки | 651-21-001 МП | 1 | — |
отсутствуют.
Приказ Росстандарта № 2831 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
