| Номер в госреестре | 82322-21 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Общество с ограниченной ответственностью "Спутник" (ООО "Спутник"), Республика Татарстан, г. Казань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-5 предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального цилиндрического РГС-5 основан на заполнении его нефтью или нефтепродуктами до определенного уровня, соответствующего объему нефти или нефтепродукта согласно градуировочной таблице резервуара.
Тип резервуара стального горизонтального цилиндрического РГС-5 - подземный. Резервуар стальной горизонтальный цилиндрический РГС-5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемораздаточными устройствами и люками.
Заполнение и выдача нефти или нефтепродуктов осуществляется через приемнораздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-5 расположен на территории ПСП «Кутема», Черемшанский район, Республика Татарстан.

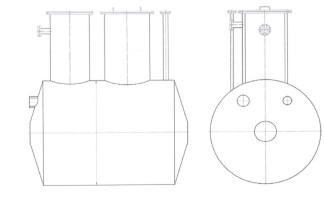

Эскиз резервуара стального горизонтального цилиндрического РГС-5 представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-5 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 52858-2002 и |
| нефтепродукты | |
| Габаритные размеры, мм | |
| - базовая высота | 3300 |
| - диаметр | 1600 |
| Диапазон температуры окружающего воздуха, °С | от - 20 до + 40 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический, зав. № 2/5 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Раздел 5 «Методика измерений» в паспорте.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-5
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
