| Номер в госреестре | 82185-21 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
5000 м3.
Принцип действия резервуара стального вертикального цилиндрического РВС-5000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и сферической крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуар РВС-5000 с заводским номером 1 расположен по адресу: 169314, Россия, Республика Коми, г. Ухта, ул. Строительная,14, ПСУ «Ухта», Ухтинское РНУ АО «Транснефть - Север».

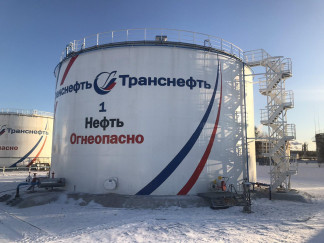

Общий вид резервуара стального вертикального цилиндрического РВС-5000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВС-5000
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от - 50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
