| Номер в госреестре | 82106-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВСП-5000, РВСП-7500, РВС-20000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-5000, РВСП-7500, РВС-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 5000 м3, 7500 м3, 20000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, РВСП-5000, РВСП-7500, РВС-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары РВС-5000, РВС-20000 представляет собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Резервуары РВСП-5000, РВСП-7500 представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-5000 с заводским номером 7, РВСП-5000 с заводским номером 10, РВСП-7500 с заводским номером 30, РВС-20000 с заводским номером 21 расположены на территории резервуарных парков Акционерного общества «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга») по адресам, указанным в таблице 1.
| Заводские номера резервуаров | Местонахождение, адрес |
| Резервуар вертикальный стальной цилиндрический РВС-5000 | |
| 7 | Акционерное общество «Транснефть - Верхняя Волга», Володарское РНУ, НС «Нагорная», Российская Федерация, Московская область, Пушкинский г.о., п. Зверосовхоз, д. Жуковка. |
| Резервуар вертикальный стальной цилиндрический РВСП-5000 | |
| 10 | Акционерное общество «Транснефть - Верхняя Волга», Володарское РНУ, НС «Нагорная», Российская Федерация, Московская область, Пушкинский г.о., п. Зверосовхоз, д. Жуковка. |
| Резервуар вертикальный стальной цилиндрический РВСП-7500 | |
| 30 | Акционерное общество «Транснефть - Верхняя Волга», Володарское РНУ, ЛПДС «Володарская», Российская Федерация, Московская область, Раменский г.о., с. Константиново. |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | |
| 21 | Акционерное общество «Транснефть - Верхняя Волга», Володарское РНУ, ЛПДС «Володарская», Российская Федерация, Московская область, Раменский г.о., с. Константиново. |

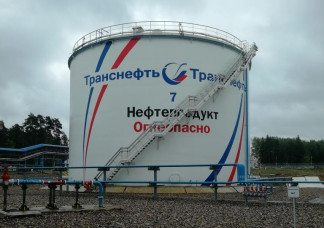

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, РВСП-5000, РВСП-7500, РВС-20000 представлен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000, РВСП-5000, РВСП-7500, РВС-20000 не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-5000 | РВСП-5000 | РВСП-7500 | РВС-20000 | |
| Номинальная вместимость, м3 | 5000 | 5000 | 7500 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 (РВСП-5000, РВСП-7500, РВС-20000) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в паспорте на резервуар пункт 8.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000, РВСП-5000, РВСП-7500, РВС-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
