| Номер в госреестре | 82089-21 |
| Наименование СИ | Хроматограф газовый |
| Обозначение типа СИ | Agilent 6850A |
| Изготовитель | "Agilent Technologies Inc.", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф газовый Agilent 6850A (далее - хроматограф) предназначен для количественного химического анализа органических и неорганических смесей веществ.
Принцип действия хроматографа основан на разделении смеси веществ на компоненты на хроматографической колонке и последующем их детектировании пламенноионизационным детектором.
Газовый хроматограф Agilent 6850A представляет собой 1-канальный прибор (с одним устройством для ввода проб и с пламенно-ионизационным детектором), оснащенный клавишным пультом и цифровым индикатором. В состав хроматографа Agilent 6850A входит термостат детектора и колонок, блок ввода проб, блок контроля газовых потоков и внешнего компьютера.
Хроматограф оснащен электронным контролем режимных параметров (температуры термостатируемых блоков, давления, расхода газов и т.д.), сигнализацией тревоги и остановкой прибора в случае отклонения параметров от заданных значений. Предусмотрено программирование температуры термостата колонок и изменения скорости потока или давления на входе в колонку. Хроматограф может комплектоваться как насадочными, так и капиллярными колонками.

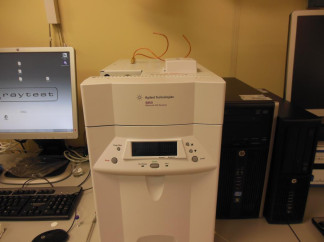

Общий вид хроматографа показан на рисунке 1 .
Пломбирование хроматографа не предусмотрено.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименования программного обеспечения | GINA Star |
| Идентификационное наименование ПО | gina nt.exe |
| Номер версии (идентификационный номер) ПО | не ниже 5.9 Service Pack 14 |
| Цифровой идентификатор ПО | C928DFBAA981244EDD1F0DC96A63A58D |
| Алгоритм вычисления | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала, А | Ы0-13 |
| Предел детектирования по гексадекану, г /c | 5-10-12 |
| Предел допускаемого среднего квадратического отклонения выходного сигнала, % - площади пика - времени удержания | 4 0,3 |
| Относительное изменение выходного сигнала (площади пика) за 8 часов непрерывной работы, % | ±5 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220!! 50 ±1 |
| Потребляемая мощность, Вт, не более | 2000 |
| Габаритные размеры, мм, не более: | |
| - высота | 490 |
| - ширина | 283 |
| - длина | 568 |
| Масса, кг, не более | 23 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 5 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на руководство по эксплуатации типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый | Agilent 6850A зав. № CN11233005 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 205-11- 2020 | 1 экз. |
отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя «Agilent Technologies», США.
| Зарегистрировано поверок | 6 |
| Поверителей | 4 |
| Актуальность данных | 08.06.2025 |
