| Номер в госреестре | 81985-21 |
| Наименование СИ | Анализаторы лабораторные автоматические |
| Обозначение типа СИ | Y |
| Изготовитель | Компания "BioSystems S.A.", Испания |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы лабораторные автоматические Y (далее - анализаторы) предназначены для измерений содержания винной кислоты, полифенолов, глицерина, железа, меди в воде, вине, соках, напитках и других продуктах пищевой промышленности.
Принцип работы анализаторов лабораторных автоматических Y основан на колориметрическом методе измерения. Анализаторы выполняют измерения оптической плотности проб после инкубации с диагностическими реагентами.
Конструктивно анализаторы состоят из трех основных составляющих: дозатор, система дозирования, реакционный ротор и система считывания, смонтированных в общем корпусе.
Для измерения содержания определяемого компонента в пробе, дозатор набирает определенный объем пробы и соответствующий ему объем реагента, нагревает их и вносит в ячейку реакционного ротора. Проба и реактив попадают в реакционный ротор, с постоянной рабочей температурой 37 °С. Оптическая система проводит измерения абсорбций непосредственно в ячейках ротора. Источник света - галогеновая лампа. Светофильтр с необходимой длиной волны выбирается автоматически на барабане фильтров с 9 позициями фильтров. В анализаторы встроены интерференционные светофильтры с длинами волн максимумов пропускания 340, 405, 420, 480, 520, 560, 600, 620, 670 нм. Свет, проходящий через выбранный компенсационный фильтр, систему линз и ячейки ротора попадает на фотодиод, где преобразуется в электрический сигнал, который оцифровывается. Анализатор, исходя из полученного значения сигнала, рассчитывает абсорбцию - сравнение интенсивности света на определенной длине волны, где прошла реакция и интенсивность без прохождения реакции. Результат измерений отображается на мониторе подключенного к анализатору ПК в виде значений массовой концентрации определяемого компонента.
Анализаторы выпускаются в двух моделях: Y15 и Y25, которые различаются габаритными размерами, дизайном, производительностью и комплектностью.

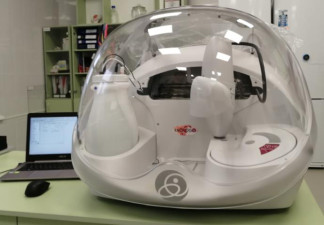

Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Места, способы и формат нанесения заводских (серийных) номеров или буквенно -цифровых обозначений, однозначно идентифицирующих каждый экземпляр средств измерений представлены на рисунке 3.
в) обозначение места нанесения знака поверки Y15
Mi
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Анализаторы лабораторные автоматические Y имеют автономное программное обеспечение на базе ОС Windows XP SP2, Windows 7, Windows 10.
Основными функциями автономного ПО анализаторов лабораторных автоматических Y с принадлежностями является управление работой анализатора, просмотр результатов, изменение настроечных параметров анализатора, передача и хранение данных.
Структура программного обеспечения имеет древовидную форму и состоит из разделов, прописанных в соответствующих главах руководства по эксплуатации анализатора.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Y15 (X.Y.Z)* | Y25 (X.Y.Z)* |
| Номер версии (идентификационный номер) ПО, не ниже | 5.2.0 | 5.2.0 |
| Цифровой идентификатор ПО | 39E4E6FF08221E1259 CC2E20202BAB7A** | 4DB24153F70401AD4 BB404F8694E470A** |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 | MD5 |
| *- X.Y.Z номер версии не ниже 5.2.0; ** - контрольная сумма указана для версии 5.2.0 | ||
Таблица 2 - Метрологические характеристики
| Определяемые компоненты | Характеристики | |
| Диапазон измерений массовой концентрации, г/дм3 | Пределы допускаемой относительной погрешности, %* | |
| Винная кислота | от 0,06 до 6,00 | ±15 |
| Полифенолы | от 0,06 до 3,00 | ±10 |
| Глицерин | от 0,24 до 20,00 | ±15 |
| Железо | от 0,0001 до 0,03 | ±10 |
| Медь | от 0,0004 до 0,007 | ±10 |
| * - метрологическая характеристика приведена для контрольных водных растворов определяемых компонентов, без предварительного разведения образцов | ||
| Наименование характеристики | Значение | |
| Y15 | Y25 | |
| Количество одновременно производимых исследований, тестов/ч, не более | 150 | 240 |
| Напряжение от сети переменного тока с частотой (50/60) | от 125 до 230 | от 125 до 230 |
| Гц, В | ||
| Потребляемая мощность от сети, ВА, не более | 200 | 350 |
| Габаритные размеры, мм, не более: -глубина | 670 | 695 |
| -высота | 615 | 510 |
| -длина | 840 | 1080 |
| Масса, кг, не более | 45 | 73 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +10 до +35 | |
| - относительная влажность воздуха, % | от 35 до 85 | |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 5 | |
| Наработка на отказ, ч, не менее | 10 000 | |
наносится на корпус анализаторов в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Y15 | Y25 | ||
| Анализатор лабораторный автоматический | Y15 / Y25 | 1 шт. | 1 шт. |
| Инструкция по распаковке | - | 1 шт. | 1 шт. |
| Сертификат проверки | - | 1 шт. | 1 шт. |
| Лоток для образцов | - | 3 шт. | 3 шт. |
| Лоток для реагентов | - | 3 шт. | 2 шт. |
| Реакционный ротор | - | 5 шт. | 10 шт. |
| Адаптер первичных пробирок | - | 80 шт. | 80 шт. |
| Пустая емкость для моющего раствора | - | 1 шт. | 1 шт. |
| Руководство по установке и обслуживанию | - | 1 шт. | 1 шт. |
| Сетевой кабель (европейский) | - | 1 шт. | 1 шт. |
| Сетевой кабель (американский) | - | 1 шт. | 1 шт. |
| USB кабель | - | 1 шт. | 1 шт. |
| Предохранители | - | 2 шт. | 2 шт. |
| Металлический мандрен для прочисти иглы | - | 1 шт. | 1 шт. |
| 2 мм шестигранный ключ | - | 1 шт. | 1 шт. |
| 2,5 мм шестигранный ключ | - | - | 1 шт. |
| Вторичные пробирки | - | 1000 шт. | 1000 шт. |
| Трубки емкости моющей системы с поплавком | - | - | 1 шт. |
| Лампа галогеновая 12В 20Ватт | - | - | 1 шт. |
| Лампа галогеновая 6В 10Ватт | - | 1 шт. | - |
| Игла дозирующая | - | 1 шт. | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. | 1 шт. |
| Методика поверки | МП-244 0012-2020 | 1 экз. | 1 экз. |
приведены в разделе 9, п.9.1 - 9.4 документа «Анализаторы лабораторные автоматические Y15. Руководство по эксплуатации» и в разделе 3, п.3.1 - 3.4 документа «Анализаторы лабораторные автоматические Y25. Руководство по эксплуатации».
Техническая документация компании «BioSystems S.A.», Испания
