| Номер в госреестре | 81941-21 |
| Наименование СИ | Блоки контроля и управления |
| Обозначение типа СИ | БКУ |
| Изготовитель | Публичное акционерное общество Ставропольский радиозавод "Сигнал" (ПАО "Сигнал"), г. Ставрополь |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки контроля и управления БКУ предназначены для измерений входных и выходных параметров станций катодной защиты «Сигнал» типа СКЗ-ИП-М и СКЗ-ИП-МН (далее -СКЗ), параметров от внешних устройств и датчиков, управления режимами работы СКЗ, преобразования сигналов в цифровую форму для информационного обмена с системами телемеханики по интерфейсу RS-485 и протоколу MODBUS RTU.
Описание средств измерений
Принцип действия блоков контроля и управления БКУ основан на преобразовании входных аналоговых сигналов (напряжений) в цифровую форму с использованием микропроцессорных устройств, обработке сигналов согласно заданному алгоритму, кодировании и передаче их в систему телемеханики, а также вывод значений измеренных величин на цифровой дисплей.
Блоки контроля и управления БКУ состоят из следующих функциональных узлов:
- канала измерения выходного тока;
- канала измерения выходного напряжения;
- канала измерения суммарного потенциала;
- канала измерения поляризационного потенциала;
- канала измерения напряжения питающей сети;
- канала измерения тока поляризации вспомогательного электрода;
- узла контроля состояния двери шкафа СКЗ;
- узла контроля телеметрического сигнала со счетчика электроэнергии;
- узла регистратора параметров (Flash-память).
- узла внешнего интерфейса RS-485;
- узла внутреннего интерфейса RS-485;
- узла интерфейса RS-485 для подключения УС ИКП СТ;
- микропроцессорного устройства;
- четырёхстрочного двадцатиразрядного буквенно-цифрового OLED дисплея.
Блоки контроля и управления БКУ выпускаются в следующих модификациях:

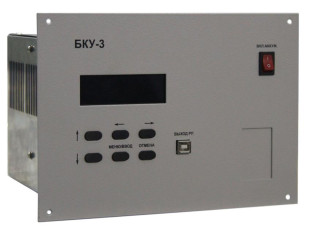

- БКУ-3 - для работы в составе станций катодной защиты «СИГНАЛ» СКЗ-ИП-М модульной конструкции по ИЖСК.435211.008 ТУ; - БКУ-4 - для работы в составе станций катодной защиты «СИГНАЛ» СКЗ-ИП-МН моноблочной конструкции по ИЖСК.435211.008 ТУ2, которые отличаются конструкцией.
б) блок контроля и управления БКУ-4 Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Программа платы управления | Программа платы измерения потенциала | Программа платы питания | |
| Идентификационное наименование ПО | KSUSKZ | Описание | AC/DC IzmUS |
| Номер версии (идентификационный номер) ПО | не ниже 4.4 | не ниже 1.3 | 1.0 |
| Цифровой индикатор ПО | 04454546 | 009A4DBD | 004CE026 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения входного напряжения, В | 150-264 |
| Пределы основной приведенной погрешности измерения, %: | |
| - на дисплее | ±2,5 |
| - поступающего в систему телемеханики | ±2,5 |
| Диапазон измерения суммарного потенциала, В | минус (0,5-3,5) |
| Пределы основной приведенной погрешности измерения, %: | |
| - на дисплее | ±2,5 |
| - поступающего в систему телемеханики | ±2,5 |
| Диапазон измерения поляризационного потенциала, В | минус (0,8-1,2) |
| Пределы основной приведенной погрешности измерения, %: | |
| - на дисплее | ±2,5 |
| - поступающего в систему телемеханики | ±2,5 |
| Диапазон измерения выходного напряжения, В | 1-100 |
| Пределы основной приведенной погрешности измерения, %: | |
| - на дисплее | ±2,5 |
| - поступающего в систему телемеханики | ±2,5 |
| Диапазон измерения выходного тока, А | 1-100 |
| Пределы основной приведенной погрешности измерения, %: | |
| - на дисплее | ±2,5 |
| - поступающего в систему телемеханики | ±2,5 |
| Диапазон измерения тока поляризации вспомогательного элек- | от минус 10 до плюс 10 |
| трода, мА Пределы основной приведенной погрешности измерения, %: | |
| - поступающего в систему телемеханики | ±10 |
| Пределы дополнительной приведенной погрешности измерения в диапазоне рабочих температур, %/оС: | |
| - входного напряжения | ±0,02 |
| - суммарного потенциала | ±0,02 |
| - поляризационного потенциала | ±0,02 |
| - выходного напряжения | ±0,02 |
| - выходного тока | ±0,02 |
| - тока поляризации вспомогательного электрода | ±0,02 |
| Наименование характеристики | Значение |
| Пределы относительной погрешности счёта общего времени работы блока (наработки), % | ±1,0 |
| Пределы относительной погрешности счёта времени работы с заданным значением параметра (защиты), % | ±1,0 |
| Пределы относительной погрешности счёта импульсов с телеметрического выхода счётчика электроэнергии и передачи их количества по каналу телеметрии, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, 0С - относительная влажность, % - атмосферное давление, кПа | 25±10 45-80 84,0-106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания, В | 150-264 |
| Потребляемая мощность, ВА | 66 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПА | от минус 45 до плюс 50 до 98 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 85000 |
наносится на лицевой панели блока методом сеткографии или наклейки соответствующей этикетки, на титульном листе паспорта - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок контроля и управления БКУ-3 (или БКУ-4) | ИЖСК.656136.509 (или ИЖСК.656136.510) | 1 |
| Руководство по эксплуатации | ИЖСК.656136.509 РЭ | 1 |
| Паспорт | ИЖСК.656136.509 ПС | 1 |
| Методика поверки | ИЖСК.656136.509 Д1 | 1 |
| Электронно-оптический диск (CD, DVD) с программным обеспечением «БКУ Диспетчер», «БКУ Регистратор» | 1 |
приведены в технических условиях ИЖСК.656136.509 ТУ.
ИЖСК.656136.509 ТУ "Блок контроля и управления БКУ. Технические условия".
| Зарегистрировано поверок | 75 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
