| Номер в госреестре | 81934-21 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | FSM4000 |
| Изготовитель | ABB Engineering (Shanghai) Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные FSM4000 (далее - расходомеры) предназначены для измерения скорости потока и вычисления объемного расхода и накопленного объема электропроводящих жидкостей, пульп и суспензий, имеющих минимальную электропроводность 20 мкСм/см (5 и 0,5 мкСм/см с использованием предусилителя).
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где он усиливается и обрабатывается. После обработки в преобразователе формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Датчики расхода выпускаются в различных модификациях: для промышленного (SE41F, SE21F и SE21W) и гигиенического (SE21) применений.
Расходомеры комплектуются измерительными преобразователями S4.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в цифровое значение расхода. Преобразователи могут формировать токовый выходной сигнал (4-20 мА), частотноимпульсный выходной сигнал (0-5000 Гц), цифровые выходные сигналы по протоколам HART, Foundation Fieldbus, ProfiBus-PA. Преобразователи отличаются по монтажу: настенный или полевой. Преобразователи комплектуются ЖК индикатором с кнопками управления.
Электронные преобразователи выполняют постоянную диагностику внутренних электрических цепей расходомера, а также обеспечивают сохранение полученной информации (функция FingerPrint).

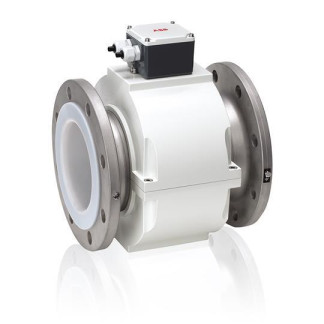

Общий вид расходомеров представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт счетчика-расходомера.
Программное обеспечение расходомеров (далее - ПО) является встроенным. ПО обеспечивает обработку измерительно информации, формирование выходных сигналов, а также различные диагностические функции. ПО загружается в энергонезависимую память расходомера на заводе-изготовителе и не может быть изменено пользователем.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей. Для версии с протоколом Foundation Fieldbus, на плате электронного преобразователя находится переключатель реализующий аппаратную защиту от изменения конфигурации расходомера через меню или через протокол связи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Цифровые выходные сигналы | Hart | Foundation Fieldbus | Profibus-PA |
| Идентификационное наименование ПО | 3KXF000001S0001 | D699G004U03 | D699G004U02 |
| Номер версии (идентификационный номер) ПО | D14 | C14 | C14 |
| Цифровой идентификатор ПО | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | CRC16 | CRC16 |
| Наименование характеристики | Значение | |||
| Модификации | SE41F | SE21F | SE21W | SE21 |
| Номинальный диаметр, DN | от 3 до 1000 | от 3 до 100 | от 3 до 100 | от 1 до 100 |
| Диапазон измерения, QmaxDN 1) | см. Таблицу 4 | |||
| Пределы допускаемой относительной погрешности измерения объема или объемного расхода, %: Для номинального диаметра DN1: Для номинальных диаметров DN1,5, DN2: Для номинальных диаметров от DN3 до DN1000 - для Q > 0,05 • QmaxDN - для Q < 0,05 •QmaxDN | ± (1+0,15 QmaxDN/ Qизм)2); ± ± (1+0,1 QmaxDN/ Qизм) 2) ± ± 0,52); ± 0,025^1Ш^^изм2);± ( | (1,1+0,15 QmaxDN/ Qизм) 3) (1,1+0,1 QmaxDN/ Qизм) 3) ± 0,6; 3) 0,1+0,025•QmaxDN/Qизм)3) | ||
| Диапазон температур измеряемой среды, °С 4) | от -25 до +130 (+180 для высокотемпературног о исполнения) | от -25 до +130 | от -40 до +130 | от -25 до +130 |
| Номинальное давление измеряемой среды, МПа: - стандартное исполнение - по специальному заказу | от 1 до 4 в зависимости от типа применяемых фланцев | |||
| Минимальная электропроводность измеряемой среды, мкСм/см | 20 (5 и 0,5 с использованием предусилителя) | |||
| Выходной токовый сигнал, мА | от 4 до 20 | |||
| Пределы допускаемой абсолютной погрешности цифроаналогового преобразователя, мА | 0,1 | |||
| Частотно-импульсный выходной сигнал, Гц | от 0 до 5000 | |||
| Цифровые выходные сигналы | По протоколам HART, Profibus PA, Foundation Fieldbus | |||
| 1) Значения Qmax dn выбираются из ряда (см. Таблицу 4); 2) При использовании импульсного или цифрового выхода; 3) При использовании аналогового выхода; 4) Зависит от материала футеровки - см. техническую документацию; | ||||
| Наименование характеристики | Значение |
| Диапазон температур окружающей среды при эксплуатации, °С | от -20 до +60 |
| Длина кабеля между первичным преобразователем расхода и измерительным преобразователем, м | не более 50 (не более 200, при наличии усилителя) |
| Параметры электрического питания: - напряжение в сети переменного тока, В: - частота в сети переменного тока, Гц - напряжение от источника постоянного тока, В | 220+12о 24-2:4 50+3; 60+4 24±7,2 |
| Степень защиты обеспечиваемая оболочкой, в зависимости от модификации преобразователя (по ГОСТ 14254-2015 (МЭК 60529:2015) | 65, 67, 68 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 15 |
Таблица 4 - Номинальные диаметры условного прохода, диапазоны измерения
| Номинальный диаметр условного прохода DN | Мин. верхний предел диапазона измерения, QminDN, м3/ч (соответствует скорости потока 0,5 м/с)1) | Макс. верхний предел диапазона измерения, QmaxDN, м^/ч (соответствует скорости потока 10 м/с) 1) |
| 1 | 0,0018 | 0,036 |
| 1,5 | 0,0036 | 0,072 |
| 2 | 0,006 | 0,12 |
| 3 | 0,012 | 0,24 |
| 4 | 0,024 | 0,48 |
| 6 | 0,06 | 1,2 |
| 8 | 0,09 | 1,8 |
| 10 | 0,135 | 2,7 |
| 15 | 0,3 | 6 |
| 20 | 0,45 | 9 |
| 25 | 0,6 | 12 |
| 32 | 1,2 | 24 |
| 40 | 1,8 | 36 |
| 50 | 3 | 60 |
| 65 | 6 | 120 |
| 80 | 9 | 180 |
| 100 | 12 | 240 |
| 125 | 21 | 420 |
| 150 | 30 | 600 |
| 200 | 54 | 1080 |
| 250 | 90 | 1800 |
| 300 | 120 | 2400 |
| 350 | 165 | 3300 |
| Номинальный диаметр условного прохода DN | Мин. верхний предел диапазона измерения, QminDN, м3/ч (соответствует скорости потока 0,5 м/с)1) | Макс. верхний предел диапазона измерения, QmaxDN, м3/ч (соответствует скорости потока 10 м/с) 1) |
| 400 | 225 | 4500 |
| 450 | 300 | 6000 |
| 500 | 330 | 6600 |
| 600 | 480 | 9600 |
| 700 | 660 | 13200 |
| 800 | 900 | 18000 |
| 900 | 1200 | 24000 |
| 1000 | 1350 | 27000 |
| 1) Нижний предел измерений - 0 м3/ч (соответствует скорости потока 0 м/с). В качестве верхнего предела диапазона измерений может быть установлено значение расхода от QminDN до QmaKDN включительно. | ||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Расходомер | Согласно заказу | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | D184B140U0x | 1 экз.* |
| Комплект монтажных частей | Согласно заказу | - |
| * Допускается прилагать 1 экз. на каждые 10 расходомеров, поставляемых в один адрес. | ||
приведены в разделе 2 руководства по эксплуатации D184B140U0x.
Техническая документация фирмы ABB Engineering (Shanghai) Ltd., Китай.
