| Номер в госреестре | 81920-21 |
| Наименование СИ | Виброконтроллеры |
| Обозначение типа СИ | АР5300М |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") |
| Год регистрации | 2021 |
| Срок свидетельства | 02.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброконтроллер АР5300М (далее - виброконтроллер) предназначен для измерений СКЗ виброскорости совместно с вибропреобразователями со встроенным усилителем и выдачи сигнала превышения заданного уровня вибрации в виде замкнутых или разомкнутых контактов электронного реле.
Принцип действия виброконтроллера основан на преобразовании сигнала (однократное интегрирование) поступающего от первичного преобразователя виброускорения со встроенной электроникой (ПП) и вычислении среднего квадратического значения (СКЗ) виброскорости, по заданному значению которого формируется сигналы в виде замкнутых или разомкнутых контактов реле «Предупреждение» и «Авария» при превышении заданных уровней вибрации (порогов срабатывания).
В зависимости от режима работы, встроенный индикатор отображает текущее СКЗ измеренной виброскорости, величины заданных порогов срабатывания, коды ошибок при обрыве кабеля или выхода из строя вибропреобразователя, коэффициент преобразования ПП, заданное время превышения информационным сигналом пороговых значений и состояния контактов реле. Управление режимом работы осуществляется с верхней панели виброконтроллера с помощью соответствующих кнопок. Подключение 1111, например вибропреобразователя АР2028-100, и внешнего источника питания осуществляется через клеммные соединители.

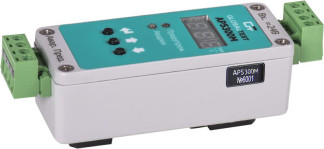

Общий вид контроллера, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус в месте, указанном на рисунке 1 .
Место нанесения пломбы-этикетки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 30* |
| Рабочий диапазон частот, Гц | от 10 до 1000 |
| Неравномерность частотной характеристики в рабочем диапазоне частот в пределах, % | ±10 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона погрешность измерений СКЗ виброскорости на базовой частоте 160 Гц, % | ±2** |
| Диапазон задания порога срабатывания (СКЗ виброскорости), мм/с | от 0,2 до 30 |
| Пределы допускаемой погрешности срабатывания заданных порогов, % | в пределах погрешности измерений |
| Пределы допускаемой дополнительной погрешности измерений в рабочем диапазоне температур, % | ±2** |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 18 до 25 80 |
| * - при использовании в качестве ПП вибропреобразователя АР2028-100 (10 мВ/(мс-2)) ** - без учета погрешности ПП | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры контакта: - напряжение коммутации, В - ток коммутации, мА | до 30 до 1000 |
| Напряжение питания постоянного тока ПП, В | от 18 до 22 |
| Ток питания ПП, мА | от 5,1 до 6,3 |
| Напряжение питания постоянного тока виброконтроллера, В | 22 до 26 |
| Ток потребления, мА, не более | 40 |
| Масса, кг, не более | 0,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 117х36х40 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % | от -20 до +70 до 80 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.431134.061ПС и руководства по эксплуатации АБКЖ.431134.061РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность виброконтроллера
| Наименование | Обозначение | Кол-во |
| Виброконтроллер АР5300М | АБКЖ.431134.061 | 1 шт. |
| Виброконтроллер АР5300М. Паспорт | АБКЖ.431134.061ПС | 1 экз. |
| Виброконтроллер АР5300М. Руководство по эксплуатации | АБКЖ.431134.061РЭ | 1 экз. на партию |
| Виброконтроллер АР5300М. Методика поверки | А3009.0384.МП-2021 | |
| Вибропреобразователь АР2028-100 | АБКЖ.433642.001-03 | по требованию |
приведены в АБКЖ.431134.061РЭ, раздел 2.
Нормативные документы, устанавливающие требования к виброконтроллерам АР5300М
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
