Государственный реестр средств измерений (ГРСИ)

Датчики весоизмерительные тензорезисторные SENSIQ® Ring-Torsion Load Cell RTN, 81761-21

Датчики весоизмерительные тензорезисторные SENSIQ® Ring-Torsion Load Cell RTN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Карточка СИ
Номер в госреестре 81761-21
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ SENSIQ® Ring-Torsion Load Cell RTN
Изготовитель "Schenck Process Europe GmbH", Германия
Год регистрации 2021
Срок свидетельства 20.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики весоизмерительные тензорезисторные SENSIQ® Ring-Torsion Load Cell RTN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме.

Упругий элемент датчика выполнен из нержавеющей стали.

Вид нагрузки, прикладываемой к датчикам - сжатие.

Датчики выпускаются в различных модификациях, отличающихся метрологическими и техническими характеристиками, указанными в таблицах 1-2.

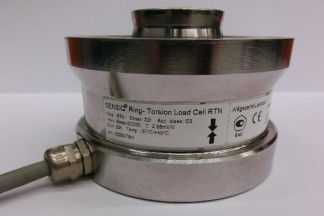

Общий вид датчиков представлен на рисунке 1.

Пломбирование датчиков не предусмотрено.

Маркировка датчиков производится на фирменной наклейке, которая содержит следующую основную информацию:

-    наименование или торговая марка изготовителя;

-    класс точности;

-    максимальное число поверочных интервалов;

-    обозначение вида нагрузки, прикладываемой к датчику;

-    модификация датчика;

-    максимальная нагрузка Emax;

-    серийный (заводской) номер;

-    минимальный поверочный интервал Vmin;

-    предел допустимой нагрузки Elim;

-    выходной сигнал;

-    диапазон температур;

-    знак утверждения типа.

Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики датчиков, габаритные размеры и масса приведены в таблицах 1 -3.

Таблица 1 - Метрологические характеристики датчиков

Наименование характеристики

Значение

Класс точности по ГОСТ 8.631-

D

С

C

2013 (OIML R 60:2000)

Максимальная нагрузка (Emax), т

1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100;

1; 2,2; 4,7; 10; 15; 22; 33; 47; 68;

1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100

150

100; 150

Максимальное число поверочных интервалов («max)

1000

3000

5000

Относительный невозврат

выходного сигнала при возврате к

-

-

7500

минимальной нагрузке (Z)

Минимальный поверочный интервал (Vmin)

Emax / 4500

Emax / 20000

Emax / 24000

Минимальная статическая

0

нагрузка (Emin), % от Emax

Предел допустимой нагрузки (Elim),

% от Emax

- Emax 1

170

- Emax 2,2

181

- Emax 4,7

170

- Emax 10

170

- Emax 15

186

- Emax 22

172

- Emax 33

175

- Emax 47

170

- Emax 68

176

- Emax 100

170

- Emax 150

166

Доля от пределов допускаемой

0,7

погрешности весов (plc)

Входное сопротивление, Ом

4450 ±100

Выходное сопротивление, Ом

4010 ±2

4010 ±0,5

Таблица 2 - Основные технические характеристики

Классификация по влажности по ГОСТ 8.631-2013 (OIML R 60:2000)

CH

Выходной сигнал, мВ/В, при максимальной нагрузке

2,85 ± 0,00285

Диапазон температур, °С

от -30 до +50

Схема подключения

4-х или 6-ти проводная

Таблица 3 - Габаритные размеры и масса датчиков

Габаритные размеры и масса, не более

Emax, т

1

2,2

4,7

10

15

22

33

47

68

100

150

Диаметр, мм

60

60

60

75

75

75

95

130

130

150

150

Высота, мм

43

43

43

50

50

50

65

75

85

90

100

Масса, кг

0,6

0,6

0,7

1,2

1,3

1,3

2,1

4,3

4,8

7,0

8,6

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 — Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный SENSIQ® Ring-Torsion Load Cell RTN

1 шт.

Паспорт

1 экз.

Сведения о методах измерений

приведены в документе «Датчик весоизмерительный тензорезисторный SENSIQ® Ring-Torsion Load Cell RTN. Паспорт»

Нормативные документы

ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний»

Техническая документация изготовителя

Зарегистрировано поверок 179
Поверителей 2
Актуальность данных 25.07.2025
81761-21
Номер в ГРСИ РФ:
81761-21
Производитель / заявитель:
"Schenck Process Europe GmbH", Германия
Год регистрации:
2021
Cрок действия реестра:
20.05.2026
