| Номер в госреестре | 81725-21 |
| Наименование СИ | Устройства для контроля рельсовой колеи (тележки путеизмерительные) |
| Обозначение типа СИ | ПТ-7МК |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

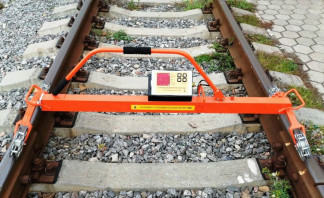

Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК (далее - тележки ПТ-7МК) предназначены для измерения геометрических параметров рельсовой колеи, привязки к текущей координате пути и цифровой индикации значений ширины рельсовой колеи (шаблона) и взаимного превышения одной рельсовой нити относительно другой (уровня) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.
Принцип действия тележки ПТ-7МК состоит в получении при помощи датчиков измерительной информации о параметрах пути, обработке ее микропроцессорным цифровым вычислительным устройством (регистратором), визуализации на индикаторе и сохранении в памяти для последующей передачи в компьютерную базу ОАО «РЖД» или метрополитена.
Ходовая часть тележки (шасси) представляет собой полую раму, опирающуюся на четыре колеса, два из которых закреплены на подпружиненном телескопическом механизме, обеспечивающим постоянное боковое прижатие и контакт колес с рельсами. Для перемещения тележки в рабочем положении вдоль рельсового пути и переноса ее к месту работы служит шарнирно закрепленная на раме ручка.
Для контроля взаимного превышения одной рельсовой нити относительно другой внутри рамы тележки ПТ-7МК установлен датчик уровня, действующий по принципу инклинометра. Датчик уровня преобразует угол наклона рамы относительно линии горизонта в электрический сигнал, пропорциональный превышению одного рельса над другим. Результаты измерений уровня записываются в память и отображаются на индикаторе в цифровом виде.
Для измерения ширины колеи используется датчик линейных перемещений, закрепленный внутри рамы, датчик преобразует осевое перемещение штока телескопического механизма относительно рамы тележки в электрический сигнал, по которому микропроцессорный регистратор вычисляет значение ширины колеи. Результат измерения записываются в память, и отображается на индикаторе в цифровом виде.
Для подсчета текущей координаты пути и синхронизации работы регистратора в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует электрические импульсы, по которым микропроцессорный регистратор определяет величину перемещения тележки.
Регистратор с энергонезависимой памятью и интерфейсом для визуализации установлен с помощью легкосъемных креплений на раме тележки. Для обеспечения питания регистратора используется автономная аккумуляторная батарея.
Перемещение тележки ПТ-7МК в рабочем положении вдоль рельсового пути и перенос ее к месту работы осуществляется оператором вручную. Для перемещения тележки ПТ-7МК в рабочем положении и переноса ее к месту работы служит шарнирно закрепленная на раме ручка.
Пломбирование тележек ПТ-7МК не предусмотрено.
Идентификационные данные программного обеспечения приведены в таблице 1: аблица 1 - Идентификационные данные программного обеспечения_
| Идентификационное наименование ПО | ПО ПТ-7МК |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077 -
2014
Метрологические и технические характеристики тележек ПТ-7МК представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики тележек ПТ-7МК__
| Наименование характеристики | Значение |
| Диапазон измерений взаимного положения обеих рельсовых нитей по высоте (уровень), мм | от -160 до +160 |
| Пределы допускаемой приведенной погрешности измерения взаимного положения обеих рельсовых нитей по высоте (уровень)1, % | ±1,5 |
| Диапазон измерений ширины рельсовой колеи (шаблон), мм | от 1505 до 1560 |
| Пределы допускаемой абсолютной погрешности измерения ширины рельсовой колеи (шаблон), мм | ±1,0 |
| Наименование характеристики | Значение |
| Скорость перемещения тележки ПТ-7МК, км/ч, не более | 5 |
| Электрическое сопротивление между левыми и правыми колесами тележки ПТ-7МК, МОм, не менее | 10 |
| Масса тележки ПТ-7МК, кг, не более | 17 |
| Габаритные размеры для тележки ПТ-7МК, мм, не более: длина ширина высота | 1620 580 510 |
| Электропитание: - Общая потребляемая мощность, Вт, не более - Потребляемый ток, А, не более - Продолжительность непрерывной работы до подзарядки батарей, ч, не менее | 2 0,15 30 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, %, при температуре 25 °С, не более | от -20 до +40 95 |
наносится на наружной поверхности тележек ПТ-7МК методом наклейки и в правом верхнем углу руководства по эксплуатации печатным способом.
Таблица 4 - Комплект поставки тележек ПТ-7МК
| Наименование | Обозначение | Количество |
| Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК | - | 1 экз. |
| Руководство по эксплуатации | ВДМА.663500.081 РЭ | 1 экз. |
| Руководство пользователя | ВДМА.663500.081 РП | 1 экз. |
| Методика поверки | МП 203-51-2020 | 1 экз. |
приведены в пункте 2 документа ВДМА.663500.081 РЭ «Устройство для контроля рельсовой колеи (Тележка путеизмерительная) ПТ-7МК».
ВДМА.663500.081ТУ «Устройства для контроля рельсовой колеи (тележки путеизмерительные) ПТ-7МК. Технические условия»
1
Погрешность приведена к верхнему пределу измерений уровня 160 мм
