| Номер в госреестре | 81693-21 |
| Наименование СИ | Каналы измерительные скорости и давления из состава системы обеспечения безопасности СОБ-400 |
| Обозначение типа СИ | СОБ-400 |
| Изготовитель | Общество с ограниченной ответственностью "ИРЗ-Локомотив" (ООО "ИРЗ-Локомотив"), г. Ижевск |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные скорости и давления из состава системы обеспечения безопасности СОБ-400 предназначены для измерений скорости движения локомотива и давления в тормозной системе локомотива.
Принцип действия канала измерительного скорости движения основан на подсчёте количества импульсов, поступающих от датчика угла поворота ДПС-И, кинематически связанного с колесом подвижного состава. За один полный оборот колесной пары датчики выдают определенное количество импульсов. Импульсы поступают на вход системного шкафа, где производится их подсчет за единицу времени и пересчет в фактическую скорость движения. Значение фактической скорости передается по интерфейсу CAN для отображения на технологическом блоке индикации БИЛ-М. В качестве первичного преобразователя используется датчик угла поворота ДПС-И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 79187-20).
Канал измерительный скорости состоит из:
- датчик угла поворота ДПС-И;
- системного шкафа;
- блока БИЛ-М.
Принцип действия канала измерительного давления основан на преобразовании избыточного давления в тормозной системе подвижного состава в цифровой код. В качестве первичных преобразователей используются преобразователи давления измерительные ДД-И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 65794-16). Сигнал с первичного преобразователя поступает в системный шкаф и далее в технологический блок БИЛ-М для отображения результат измерений.
Канал измерительный давления состоит из:
- преобразователей давления измерительных ДД-И-1,00-07;
- системного шкафа;
- блока БИЛ-М.
Общий вид (состав) каналов измерительных скорости и давления из состава системы обеспечения безопасности СОБ-400 представлен на рисунке 1 .
Для защиты от несанкционированного доступа выполнено опломбирование корпуса системного шкафа и блока БИЛ-М. Схема пломбировки от несанкционированного доступа представлены на рисунках 2 и 3.
Знак поверки наносится на лицевую панель системного шкафа

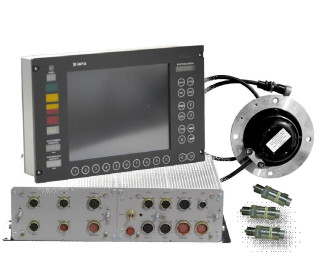

Рисунок 1 - Общий вид каналов измерительных скорости и давления из состава системы обеспечения безопасности СОБ-400
Программное обеспечение (ПО) каналов измерительных скорости и давления из состава системы обеспечения безопасности СОБ-400 является встроенным. ПО каналов измерительных скорости и давления установлено в системном шкафе и блоке БИЛ-М, ПО для преобразователей давления измерительных ДД-И установлено в преобразователе.
Программное обеспечение каналов измерительных скорости и давления предназначено:
- для приёма и обработки информации с датчика угла поворота и с преобразователей давления (системный шкаф);
- для индикации результатов измерений (блок БИЛ-М);
- для передачи данных с преобразователя на внешне устройство (преобразователь ДД-И). К метрологически значимой части программного обеспечения относится все ПО.
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО для системного шкафа и блока БИЛ-М приведены в таблице 1, идентификационные данные ПО для преобразователей давления измерительных ДД-И приведены в описании типа на СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 65794-16).
| Идентификационные данные (признаки) | Значения | |
| Системный шкаф (ячейка ДС) | Блок БИЛ-М (плата видеоконтроллера) | |
| Идентификационное наименование ПО | ДС(МПХ) | БИЛ-М(ВК) |
| Номер версии (идентификационный номер) ПО, не ниже | 1.8.5 | 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | FC*, СRC8 | 42*, СRC8 |
| * - для версий ПО, отличных от указанных выше, идентификационное наименование программного обеспечения (имя файла) и цифровой идентификатор программного обеспечения (контрольная сумма) контролируется на соответствие значению, указанному в паспорте 36007-000-00ПС на систему обеспечения безопасности СОБ-400. | ||
Таблица 2 - Метрологические характеристики
| Наименование параметра, характеристики | Значение |
| Диапазон измерений скорости, км/ч | от 0 до 420 |
| Дискретность измерений скорости, км/ч | 1,0 |
| Пределы допускаемой абсолютной погрешности измерений скорости, км/ч: - от 0 до 250 включительно - свыше 250 до 420 км/ч | ±1,0 ±2,0 |
| Диапазон измерений избыточного давления в тормозной системе, МПа | от 0 до 1,00 |
| Дискретность измерений избыточного давления, МПа | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений избыточного давления, МПа | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование параметра, характеристики | Значение |
| Параметры электропитания системного шкафа и БИЛ-М: - номинальное напряжение постоянного тока, В | 48±7 |
| Масса, кг, не более - датчик угла поворота ДПС-И | 5,0 |
| - преобразователь давления ДД-И | 0,2 |
| - системный шкаф | 7,9 |
| - блок БИЛ-М | 3,0 |
| Наименование параметра, характеристики | Значение |
| Габаритные размеры, мм, не более - датчик угла поворота ДПС-И | |
| - длина | 85,5 |
| - диаметр | 260 |
| - преобразователь давления ДД-И | |
| - длина | 105 |
| - диаметр | 30 |
| - системный шкаф | |
| -длина | 469 |
| -высота | 121 |
| -ширина | 293 |
| - блок БИЛ-М | |
| -длина | 350 |
| -высота | 216 |
| -ширина | 91 |
| Условия эксплуатации: - температура окружающей среды, °С | |
| - системный шкаф | от -40 до +55 |
| - блок БИЛ-М | от -30 до +55 |
| - относительная влажность воздуха при температуре +25°С, | |
| %, не более | 98 |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 50000 |
наносится на лицевую панель системного шкафа методом сеткографии или в виде наклейки и на титульный лист паспорта каналов измерительных скорости и давления из состава системы обеспечения безопасности СОБ 400 типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование оборудования | Обозначение | Кол-во |
| Системный шкаф | 36007-010-00 | 1 шт. |
| Блок БИЛ-М | 36007-080-00 | 1 шт. |
| Датчик угла поворота ДПС-И^0042-Ы,8-А2-КМЧ4 | АГБР.519.00.00ТУ | 1 шт. |
| Преобразователь давления измерительный ДД-И-1,00-07-0,5 | АГБР.406239.011ТУ | 3 шт. |
| Комплект эксплуатационной документации: - паспорт - руководство по эксплуатации на систему СОБ-400 - паспорт на систему СОБ-400 - паспорт на системный шкаф - паспорт на блок БИЛ-М | 36007-000-00ПС1 36007-000-00РЭ 36007-000-00ПС 36007-010-00ПС 36007-080-00ПС | 1 экз. 1 экз. 1 экз. 1 экз. 1 экз. |
| Наименование оборудования | Обозначение | Кол-во |
| Методики поверки: «Каналы измерительные скорости и давления из состава системы обеспечения безопасности СОБ-400. Методика поверки» | 36007-000-00И3 | 1 экз |
приведены в эксплуатационном документе 36007-000-00РЭ «Система обеспечения безопасности СОБ-400. Руководство по эксплуатации», раздел 3
ГОСТ 33435-2015 Устройства управления, контроля и безопасности железнодорожного подвижного состава. Требования безопасности и методы контроля.
ТУ32ЦШ4723-2020 Система обеспечения безопасности СОБ-400. Технические условия
