| Номер в госреестре | 81573-21 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-20000 предназначен для измерения объема, а также для их приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - вертикальный стальной цилиндрический, номинальной вместимостью 20000 м3.
Принцип действия резервуара вертикального стального цилиндрического РВС-20000 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и сферической крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара наносится аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуар РВС-20000 с заводским номером 1 расположен на территории резервуарного парка Акционерного общества «Транснефть - Прикамье» (АО «Транснефть - Прикамье») по адресу: Пермское РНУ, ЛПДС «Пермь», 614520 Пермский край, Пермский район, с/п Култаевское.

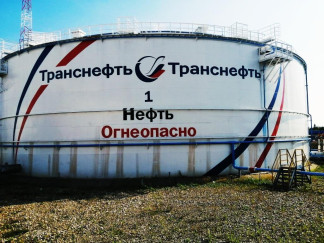

Общий вид резервуара вертикального стального цилиндрического РВС-20000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВС-20000
Пломбирование резервуара вертикального стального цилиндрического РВС-20000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в паспорте пункт 8.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-20000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
