| Номер в госреестре | 81533-21 |
| Наименование СИ | Вольтметры переменного и постоянного напряжения пиковые |
| Обозначение типа СИ | MU |
| Изготовитель | HIGHVOLT Prüftechnik Dresden GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры переменного и постоянного напряжения пиковые MU (далее -вольтметры) предназначены для измерений напряжения переменного и постоянного тока, частоты переменного тока.
Принцип действия вольтметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) в цифровой код с низким уровнем шумов и последующей математической обработке с отображением результатов измерений на ЖК-дисплее.
Вольтметры состоят из входного делителя напряжений с буферным усилителем, программируемого усилителя, АЦП, микроконтроллера, модуля дисплея (кроме модификации MU18), модуля коммуникации и блока питания.
Измеряемое напряжение через входной RC-делитель напряжения, входной буферный усилитель и программируемый усилитель поступает на АЦП. АЦП сканирует измеряемый сигнал с высокой частотой и выдает цифровой сигнал на измерительный микроконтроллер, преобразующий его в соответствии с выбранным режимом измерения. Все выборки запоминаются в оперативной памяти и доступны при пропадании измеряемого напряжения.
Коды пиковых значений измеряемого напряжения, выделяемые измерительным микроконтроллером, поступают на цифро-аналоговый преобразователь, формирующий напряжение аналогового выхода, пропорциональное пиковым значениям измеряемых напряжений (выход «DC 0...10 V»). Буферный усилитель формирует на выходе вольтметра сигнал ± 12 В, пропорциональный входному напряжению (выход «MONITOR»).
Вольтметры измеряют:
- пиковое значение напряжений переменного и постоянного тока (обеих полярностей);
- действующее значение напряжения (True RMS);
- частоту переменного тока.
Вольтметры отображают:
- пиковое значение напряжения, деленное на квадратный корень из 2;
- среднее арифметическое значение напряжения;
- среднее пиковое значение напряжения;
- коэффициент амплитуды, разделенный на квадратный корень из 2;
- амплитуду пульсаций.
Вольтметры применяются в составе измерительных систем высокого напряжения и подключаются к выходу делителей или трансформаторов напряжения.
В памяти вольтметра можно сохранять до четырех значений коэффициента деления внешнего делителя напряжений.
При измерении напряжения с измерительного входа подключенного внешнего делителя напряжений, коэффициент его деления включается в расчет выходных значений.
Для связи с внешними устройствами в вольтметрах имеются интерфейсы RS-232, RS-485, CAN (модификация MU18).
Вольтметры выпускаются в следующих модификациях: MU17 и MU18.
Модификация MU17 выпускается в двух конструктивных вариантах исполнения: отдельно стоящем и встраиваемом, которые имеют дисплей и панель управления.
Модификация MU18 выпускается в экранированном металлическом корпусе для встраивания, без дисплея и панели управления. Управление и вывод информации осуществляются внешним промышленным вольтметр через интерфейсы связи.
Нанесение знака поверки на конденсатор не предусмотрено.
Общий вид вольтметров и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

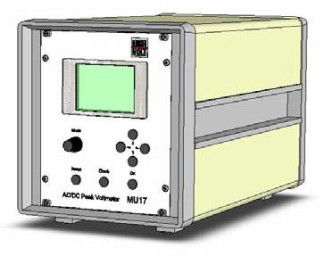

Отдельно стоящий вариант исполнения модификации MU17
Встраиваемый вариант исполнения модификации MU17
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | А1 |
| Номер версии (идентификационный номер) ПО | не ниже 4.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений пиковых значений напряжения переменного и постоянного тока (обеих полярностей), В | от 10 до 1000 |
| Пределы допускаемой относительной основной погрешности измерений пиковых значений напряжения переменного и постоянного тока (обеих полярностей), % | ±0,5 |
| Диапазон измерений действующих значений напряжения переменного тока, В | от 10/V2 до 1000/V2 |
| Пределы допускаемой относительной основной погрешности измерений действующих значений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 10 до 500 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц | ±0,5 |
| Пределы допускаемых дополнительных погрешностей измерений от изменений температуры окружающей среды в диапазоне рабочих температур равны пределам основных погрешностей | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 86 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - для модификации MU17 напряжения переменного тока, В частота переменного тока, Гц - для модификации MU18 напряжения постоянного тока, В | от 207 до 253 50 или 60 от 21,6 до 26,4 |
| Габаритные размеры средства измерений (ширинахвысотах глубина), мм, не более - для отдельно стоящего варианта исполнения модификации MU17 - для встраиваемого варианта исполнения модификации MU17 - для модификации MU18 | 186x205x330 142x173x330 65x126x195 |
| Масса, кг, не более - для отдельно стоящего варианта исполнения модификации MU17 - для встраиваемого варианта исполнения модификации MU17 - для модификации MU18 | 5,5 3 1 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +5 до +40 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 8000 |
Нанесение знака утверждения типа на вольтметр не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вольтметр переменного и постоянного напряжения пиковый MU | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 206.1-023-2020 | 1 экз. |
приведены в разделе 10 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к вольтметрам переменного и постоянного напряжения пиковые MU
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
