Комплексы видеофиксации транспортных потоков НАВИКАМ, 81529-21

Комплексы видеофиксации транспортных потоков НАВИКАМ (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC(SU).
Карточка СИ
Номер в госреестре 81529-21
Наименование СИ Комплексы видеофиксации транспортных потоков
Обозначение типа СИ НАВИКАМ
Изготовитель Закрытое акционерное общество "Группа компаний "НАВИГАТОР" (ЗАО ГК "НАВИГАТОР"), г. Орел
Год регистрации 2021
Срок свидетельства 20.04.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы видеофиксации транспортных потоков НАВИКАМ (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC(SU).

Описание

Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1 с последующим определением координат местоположения, синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU) и записи координат местоположения и текущего времени в видеоизображение, формируемое комплексом.

П р и м е ч а н и я

1    Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

2    Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5о относительно местного горизонта.

3    Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно комплексы состоят из видеоблока ГТИЯ.202162.001, блока компьютерного ГТИЯ.466256.001, блока навигационного ГТИЯ.426469.114, блока запоминающего внешнего ГТИЯ.467669.001, аккумуляторных батарей (2 шт.), комплекта соединительных кабелей и штатива.

При эксплуатации комплексы размещаются на колесное транспортное средство (измерения проводятся при полной остановке колесного транспортного средства) или неподвижный объект.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки, по заявлению владельца комплекса или лица, представившего его на поверку.

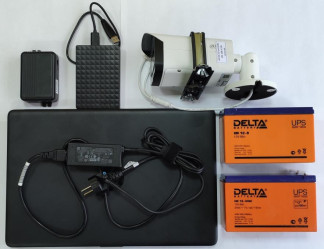

Общий вид комплексов представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.

Программное обеспечение

Комплексы работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО_

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Xeoma

Standard

Smart PSS

Cam

Synchro

Номер версии (идентификационный номер ПО)

V.20.2.13 и выше

V.2.0.0.1 и выше

V.1.0.0.0 и выше

Цифровой идентификатор ПО (контрольная сумма)

-

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/A) при геометрическом факторе (PDOP) не более 3, м

±15,0

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), с

±2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 10,8 до 13,2

Габаритные размеры составных частей комплекса, мм, не более:

- видеоблок ГТИЯ.202162.001

длина

245

ширина

79

высота

76

- блок компьютерный ГТИЯ.466256.001 длина

370

ширина

250

высота

30

- блок навигационный ГТИЯ.426469.114 длина

92

ширина

64

высота

32

Масса, кг, не более:

- видеоблок ГТИЯ.202162.001

1,0

- блок компьютерный ГТИЯ.466256.001

1,8

- блок навигационный ГТИЯ.426469.114

0,1

Рабочие условия эксплуатации видеоблока ГТИЯ.202162.001 и блока навигационного ГТИЯ.426469.114:

- температура окружающего воздуха, оС

от -25 до +55

- относительная влажность окружающего воздуха при 20 °С, %, не более

95

Рабочие условия эксплуатации блока компьютерного ГТИЯ.466256.001, блока запоминающего внешнего ГТИЯ.467669.001, аккумуляторных батарей:

- температура окружающего воздуха, оС

от +5 до +60

- относительная влажность окружающего воздуха при 20 °С, %, не более

80

Знак утверждения типа

наносится на корпус видеоблока ГТИЯ.202162.001 в виде наклейки и лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность комплексов

Наименование

Обозначение

Количество

1 Комплекс видеофиксации транспортных потоков

НАВИКАМ

1 шт.

1.1 Видеоблок

ГТИЯ.202162.001

1 шт.

1.2 Блок компьютерный

ГТИЯ.466256.001

1 шт.

1.3 Блок навигационный

ГТИЯ.426469.114

1 шт.

1.4 Блок запоминающий внешний

ГТИЯ.467669.001

1 шт.

1.5 Аккумуляторная батарея

-

2 шт. (по заказу)

2 Комплект соединительных проводов и кабелей

-

1 компл.

3. Штатив

-

1 шт. (по заказу)

4 Руководство по эксплуатации

ГТИЯ.203319.001РЭ

1 экз.

5 Паспорт

ГТИЯ. 203319.001 ПС

1 экз.

6 Методика поверки

842-20-09 МП

1 экз.

Сведения о методах измерений

п. 4 «Работа с комплексом» ГТИЯ.203319.001РЭ

Нормативные документы

Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Комплексы видеофиксации транспортных потоков НАВИКАМ. Технические условия ТУ 26.51.45-010-83013261-2020

Зарегистрировано поверок 25
Поверителей 1
Актуальность данных 25.07.2025
