| Номер в госреестре | 81494-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Горьковское районное нефтепроводное управление АО "Транснефть - Верхняя Волга" (ГРНУ АО "Транснефть - Верхняя Волга"), Нижегородская обл., г. Кстово |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-100 представляют собой стальные горизонтальные конструкции цилиндрической формы с плоскими днищами подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-100 расположены на объекте АО «Транснефть - Верхняя Волга» по адресу, указанному в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-100 зав.№№ ЕП-101, ЕП-102, ЕП-103, ЕП-104, ЕП-105, ЕП-106, ЕП-107 | ЛПДС «Староликеево» ГРНУ АО «Транснефть -Верхняя Волга», Нижегородская обл., г. Кстово, пром. зона |

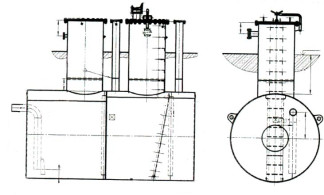

Эскиз резервуаров горизонтальных стальных цилиндрических РГС-100 представлен на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-100 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-100 |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 40 до плюс 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-100 | 1 шт. |
| Паспорта на резервуары | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в Паспорте, раздел 9.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-100
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 29.06.2025 |
