| Номер в госреестре | 81478-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-2000, РВС-5000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000, РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, со стационарной кровлей обшитые с наружи теплоизоляцией.
Тип резервуаров - надземный вертикальный сварной со стационарной кровлей без понтона теплоизолированные (РВС).
Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-2000, РВС-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Заводские номера наносятся типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуаров.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000 с заводскими номерами 1, 2 расположены на территории Нефтегазодобывающего управления цеха по добыче газа, газового конденсата, нефти №1 и резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 с заводскими номерами 2, 3 расположены на территории Нефтегазодобывающего управления цеха по добыче газа, газового конденсата, нефти № 2 Общества с ограниченной ответственностью «Газпром добыча Уренгой».

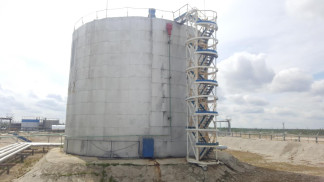

Общий вид резервуаров вертикальных стальных цилиндрических теплоизолированных РВС-2000, РВС-5000 представлен на рисунке 1, 2.
Нанесение знака поверки на резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000, РВС-5000 не предусмотрено.
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-2000, РВС-5000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-2000 | РВС-5000 | |
| Номинальная вместимость, м3 | 2000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-2000 РВС-5000 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-2000 (РВС-5000) | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Методика поверки | МП1203-7-20 | 1 экз. |
ФР.1.29.2020.36141 Инструкция. «Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Методика измерений массы нефти и нефтепродуктов в ООО «Газпром добыча Уренгой»
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-2000, РВС-5000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
