| Номер в госреестре | 81459-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-12,5, РГС-15, РГС-20, РГС-25 |
| Изготовитель | Великолукский завод "Транснефтемаш" Акционерного общества "Транснефть-Верхняя Волга" (Завод "ТНМ" АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-15, РГС-20, РГС-25 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуар РГС-12,5 представляет собой стальную горизонтальную конструкцию цилиндрической формы с эллиптическими днищами подземного исполнения.
Резервуары РГС-15 представляют собой стальные горизонтальные конструкции цилиндрической формы с плоскими днищами подземного исполнения.
Резервуары РГС-20 представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами, состоящие из двух секций (17+3) наземного исполнения.
Резервуар РГС-25 представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-12,5, РГС-15, РГС-20, РГС-25 расположены на объектах АО «Транснефть - Верхняя Волга», указанных в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-12,5 зав.№ 11 | ПСП при МНПЗ, Московская область, г.Москва |
| РГС-15 зав.№№ 1, 2 | ПСП «Плавск», Калужская область, г. Калуга |
| РГС-20 зав.№№ 166, 167, РГС-25 зав.№ 21 | НПС «Рязань», Рязанская область, г. Рязань |
| РГС-20 зав.№№ 272, 273, | БПО, Рязанская область, г. Рязань |

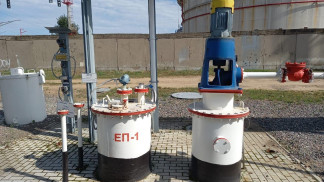

Общий вид и эскизы резервуаров горизонтальных стальных цилиндрических РГС-12,5, РГС-15, РГС-20, РГС-25 представлены на рисунках 1-6.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-12,5, РГС-15, РГС-20, РГС-25 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Тип резервуара | РГС-12,5 | РГС-15 | РГС-25 |
| Номинальная вместимость, м3 | 12,5 | 15 | 25 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 | ||
| Средний срок службы, лет, не менее | 30 | ||
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 40 до плюс 50 от 84,0 до 106,7 | ||
Таблица 3 - Метрологические и технические характеристики (продолжение 1)
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| - 1 секция | 17 |
| - 2 секция | 3 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС | от минус 60 до плюс 50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | РГС-12,5 зав.№ 11, РГС-15 зав.№№ 1, 2, РГС-20 зав.№№ 166, 167, 272, 273, РГС-25 зав.№ 21 | 8 шт. |
| Паспорта на резервуары | - | 8 экз. |
| Градуировочные таблицы | - | 8 экз. |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-12,5, РГС-15, РГС-20, РГС-25
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
