| Номер в госреестре | 81386-21 |
| Наименование СИ | Станции финальных испытаний преобразователей измерительных |
| Обозначение типа СИ | RT2 |
| Изготовитель | "Emerson Asia Pacific Private Limited", Сингапур. Адрес: 128461, Republic of Singapore, Singapore, 1 Pandan Crescent. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции финальных испытаний преобразователей измерительных RT2 (далее - станции) предназначены для настройки измерительных преобразователей, воспроизведений входных аналоговых сигналов измерительных преобразователей в виде сигналов электрического сопротивления, напряжения и силы постоянного электрического тока, а также для измерений выходных аналоговых сигналов измерительных преобразователей в виде сигналов силы постоянного тока и цифровых сигналов измерительных преобразователей.
Станции представляют собой проектно-компонуемые программно-технические средства, предназначенные для настройки и контроля метрологических параметров измерительных преобразователей.
Станции состоят из:
- основного измерительного блока;
- средств подключения к измерительным преобразователям (опционально).
Основной измерительный блок представляет собой открытый или закрытый шкаф с
установленными средствами измерений, блоком коммутации, источниками питания, системой охлаждения, компьютером с установленным программным обеспечением GMSApp.
Основной измерительный блок состоит из:
- мультиметра 3458А, номер в Федеральном информационном фонде (далее -рег. №) 25900-03;
- прибора постоянного тока серии 2000 (изготовитель: «Xitron Technologies Incorporated», США) (далее - Xitron);
- высокоточного ручного и программируемого заменителя декадного сопротивления СЕРИЯ PRS-202 (изготовитель: «IET Labs, Inc.», США) (далее - PRS)).
Станции имеет возможность принимать цифровые сигналы от измерительных преобразователей по интерфейсам Foundation fieldbus, HART, WirelessHART, Profibus PA.

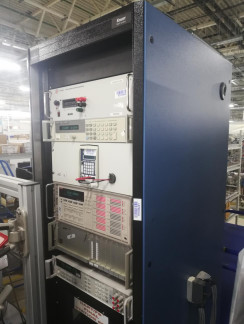

Общий вид станции представлен на рисунке 1.
Программное обеспечение (ПО) станций функционально разделено на две части ПО компонентов основного измерительного блока и сервисное ПО станций GMSApp.
ПО компонентов основного измерительного блока содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память компонентов измерительного блока в производственном цикле на заводе-изготовителе. В процессе эксплуатации изменение ПО компонентов основного измерительного блока невозможно. Уровень защиты «высокий» ПО компонентов основного измерительного блока в соответствии с п.4.5 рекомендации Р 50.2.077-2014.
Сервисное ПО станций GMSApp не является метрологически значимым, так как его функциями является управление работой станции и конфигурирование измерительных преобразователей. В процессе эксплуатации изменение конфигурации станции посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные программного обеспечения (ПО) сервисного ПО станции приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GMSApp |
| Номер версии (идентификационный номер ПО) | не ниже 1.70.0.0 |
| Цифровой идентификатор ПО | не используется |
Таблица 2 - Метрологические характеристики станций
| Наименование характеристики | Диапазон измерений / воспроизведений | Пределы допускаемой абсолютной погрешности |
| Воспроизведение сигналов напряжения постоянного электрического тока | от -100 до +100 мВ | ±(2,510-6Х + 3,510-6D) |
| от 100 мВ до 1 В | ±(1,510-6Х + 0,310-6D) | |
| от 1 В до 10 В | ±(0,510-6Х + 0,0510-6D) | |
| Измерение сигналов силы постоянного электрического тока | от 4 до 10 мА | ±(1010-6Х + 410-6D) |
| от 10 до 100 мА | ±(2510-6Х + 410-6D) | |
| Воспроизведение сигналов силы постоянного электрического тока | от 4 до 10 мА | ±(1010-6Х + 410-6D) |
| от 10 до 100 мА | ±(2510-6Х + 410-6D) | |
| Воспроизведение сигналов электрического сопротивления | от 0 до 10 Ом | ±(510-6Х + 310-6D) |
| от 10 до 100 Ом | ±(3 10-6Х + 3 10-6D) | |
| от 100 до 1000 Ом | ±(210-6Х + 0,2 • 10-6D) | |
| от 1000 до 10000 Ом | ±(210-6Х + 0,2 • 10-6D) | |
| где: Х - номинальное значение измеряемого/воспроизводимого сигнала; D - верхняя граница диапазона измерения/воспроизведения. | ||
Таблица 3 - Основные технические характеристики станций
| Наименование параметра | Значение |
| Рабочие условия станции: | |
| Температура окружающей среды, °С | от +18 до +27 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Относительная влажность окружающего воздуха, % | до 80 |
| Температура транспортировки, °С | от -20 до +50 |
| Температура хранения, °С | от +5 до +40 |
| Срок службы, лет, не менее | 10 |
| Габаритные размеры станции, см, не более: | |
| - длина | 150 |
| - ширина | 150 |
| - высота | 250 |
| Масса, кг, не более | 400 |
наносится на титульный лист документа «Станции финальных испытаний преобразователей измерительных RT2. Руководство по эксплуатации»
Таблица 4 - Комплектность станций
| Наименование | Обозначение | Количество |
| Станции финальных испытаний преобразователей измерительных RT2, зав. № 56, 57 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Формуляр | - | 2 шт. |
| Методика поверки «ГСИ. Станции финальных испытаний преобразователей измерительных RT2. Методика поверки» | МП 201-065-2020 | 1 шт. |
отсутствуют.
Нормативные документы, устанавливающие требования к станция финальных испытаний преобразователей измерительных RT2
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
