| Номер в госреестре | 81282-21 |
| Наименование СИ | Мера |
| Обозначение типа СИ | МАСТЕР - РОТОР |
| Изготовитель | DANOBAT GROUP, Испания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера МАСТЕР - РОТОР (далее мера) предназначена для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и для калибровки бесконтактной измерительной системы DAN BTM
Принцип действия меры основан на измерении при помощи бесконтактной измерительной системы DAN BTM отклонений радиусов вершин имитаторов лопаток меры от значений, установленных при ее поверке.

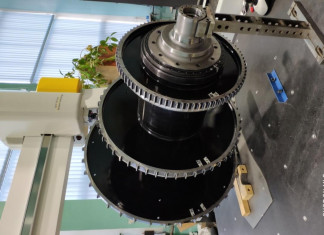

Мера предстовляет собой цельнометаллическую конструкцию, состоящую из трех ступеней дисков, на которых жестко закрепленны имитаторы лопаток (Рисунок 1).
Рисунок 2 -Эскиз меры МАСТЕР - РОТОР Пломбировка меры от несанкционированного доступа не предусмотрена.
отсутствует.
| Номинальные значения измеряемых радиусов, мм | Ступень | A | C | E | G |
| 3 | 280,00 | 279,50 | 268,00 | 266,00 | |
| 2 | 390,50 | 388,50 | 373,00 | 371,50 | |
| 1 | 505,50 | 502,00 | 485,50 | 483,00 | |
| Пределы допускаемого отклонения радиусов от номинального значения, мм | ±0,015 | ||||
| Пределы допускаемой абсолютной погрешности воспроизведения радиуса, мкм | ±12 | ||||
Таблица 2 - Технические характеристики меры МАСТЕР - РОТОР
| Число лопаток на ступени, шт. | 3 | 80 |
| 2 | 52 | |
| 1 | 37 | |
| Число ступеней, шт. | 3 | |
| Габаритные размеры, не более, мм | ||
| -диаметр | 1011 | |
| -длина | 1600 | |
| Масса, кг, не более | 500 | |
| Условия эксплуатации | Значение |
| Рабочая область значений температур, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
наносится типографским способом на титульный лист Паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера МАСТЕР - РОТОР | 1 шт. | |
| Транспортировочный ящик | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 203- 54- 2020 | 1 экз.. |
изложены в п. 3 Паспорта
Нормативные документы, устанавливающие требования к мере МАСТЕР - РОТОР
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная Приказом Росстандарта от 09.11.2018 г. № 2340
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 09.09.2025 |
