| Номер в госреестре | 81271-21 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | ЭКВАТЭЛ СВК-15У |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом "Экватэл" (ООО "ТД "Экватэл"), г. Набережные Челны |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые универсальные ЭКВАТЭЛ СВК-15У (далее - счетчики) предназначены для измерений объема жидкости в потоке.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной объему измеряемой среды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество измеряемой среды, прошедшей через счетчик.
Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток измеряемой среды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки измеряемая среда попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема жидкости. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчиков.
Счетчики выпускаются в различных исполнениях, отличающихся длиной корпуса, наличием или отсутствием импульсного выхода (герконовый датчик).

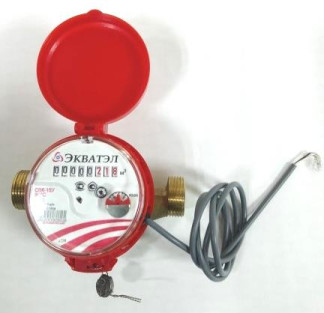

Общий вид счетчиков представлен на рисунке 1.
Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с помощью проволоки, проведенной через специальные отверстия в пластиковом хомуте или оттиском клейма на наклейку, прикрепляемую на пластиковый хомут, который соединяет корпус и счетный механизм. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлена на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Наименьший расход жидкости, м3/ч | 0,015 |
| Переходный расход жидкости, м3/ч | 0,0225 |
| Номинальный расход жидкости, м3/ч | 1,5 |
| Наибольший расход жидкости, м3/ч | 3,0 |
| Порог чувствительности, м3/ч, не более | 0,010 |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов жидкости, %: - от наименьшего до переходного (включ.) | ±5 |
| - от переходного до наибольшего | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр | DN15 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 |
| Емкость счетного механизма, м3 | 99999,999 |
| Цена деления младшего разряда, м3 | 0,0001; 0,00005 |
| Потеря давления при наибольшем расходе, МПа (кгс/см2), не более | 0,1 (1,0) |
| Давление измеряемой среды, МПа (кгс/см2), не более | 1,6 (16) |
| Диапазон температуры измеряемой среды, °С | от +5 до +90 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 80; 110 75 80 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 110 000 |
наносится в центральную часть лицевой панели счетчиков флексографским способом и в верхнюю часть титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый универсальный | ЭКВАТЭЛ СВК-15У | 1 шт. |
| Руководство по эксплуатации | СВКЭ.00.000.004 РЭ | 1 шт. |
| Паспорт | СВКЭ.00.000.004 ПС | 1 экз. |
| Монтажный комплект (поставляется по заказу) | - | 1 компл. |
приведены в разделе 1 «Описание и работа» эксплуатационного документа СВКЭ.00.000.004 РЭ «Счетчики воды крыльчатые универсальные ЭКВАТЭЛ СВК-15У» Руководство по эксплуатации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
4213-034-13031976-2020 ТУ Счетчики воды крыльчатые универсальные ЭКВАТЭЛ СВК-15У. Технические условия
| Зарегистрировано поверок | 320 |
| Поверителей | 32 |
| Актуальность данных | 25.07.2025 |
