| Номер в госреестре | 81232-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 10000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и сферической крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-10000 с заводскими номерами 7, 8 расположены на территории резервуарного парка Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь») по адресу: Омское РНУ, ЛПДС «Омск», 644045, Россия, г. Омск, ул. Комбинатская, 42.

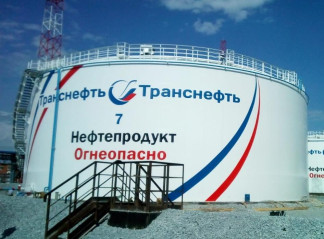

Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВС-10000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-10000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
