| Номер в госреестре | 81168-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25 (далее - резервуары) предназначены для приема, хранения и измерений объёма нефтепродуктов.
Принцип действия резервуаров основан на заполнении и сливе из них нефти и нефтепродуктов.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные одностенные сосуды с плоскими днищами, с внутренними кольцами жёсткости. Конструкция резервуаров предусматривает подземную установку.
Резервуары оснащены люком замерным, монтажным патрубком, приемо-раздаточным патрубком, патрубком на дыхательный клапан.
Резервуары находятся на территории приёмо-сдаточного пункта (ПСП) «линейная производственно-диспетчерская станция (ЛПДС) «8Н» ЛПДС «8-Н» Брянского РУ АО «Транснефть - Дружба» по адресу: 243315, Брянская обл., Унечский район, с. Найтоповичи.

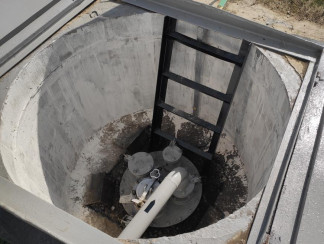

Общий вид резервуаров представлен на рисунке 1. Эскиз резервуаров представлен на рисунке 2.
$
fi
8
<м
#2 SO
Рисунок 2 - Эскиз резервуаров Пломбирование резервуаров не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество камер | 1 |
| Номинальный объем, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости при объемном методе поверки, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее давление, МПа, не более | 0,02 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 2770 |
| - длина | 4280 |
| - высота | 3140 |
| Тип рабочей среды | Нефтепродукты |
| Плотность рабочей среды, кг/м3 | от 800 до 860 |
| Температура рабочей среды, °С | от -7 до +40 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический РГС-25 с зав. №№ 17, 18 | - | 2 шт. |
| Паспорт | - | 2 экз. |
отсутствуют
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
