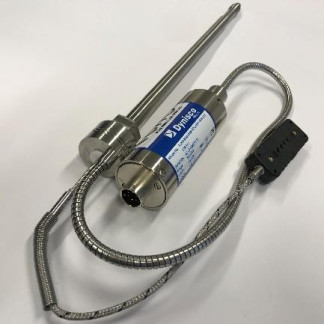

Преобразователи давления Dynisco, 81131-20

Наименование характеристики

Значение

Верхние пределы измерений (ВПИ) избыточного давления, МПа, для модификаций:

- SPX-5390, SPX5391

от 0,17 до 70

- SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390, SPX3391 SPX4232, SPX4352, SPX4672, SPX4342, SPX5343, SPX5342, MDA410, MDA412

от 3,5 до 70

- SPX2241, SPX2290, SPX2291, SPX2292, SPX 4502, SPX5344, SPX5390, SPX5391, SPX5392, VERTEX-MV3, VERTEX-MA4, VERTEXVT1, VERTEX-VT2, VERTEX-VT3, VERTEX-VT4

от 1,75 до 70

- MDT435F, MDT467F

от 3,5 до 200

- MDA420, MDA422, MDA460, MDA462, PT420A, PT422A, PT460E, PT462E, TDA463, TPT463E, TPT432A, MDT420F, MDT422F, MDT460F, MDT462F, MDT420H, MDT422H, MDT460H, MDT462H, MDT420L, MDT422L, SPX2242, SPX2243, SPX4222, SPX4622, MDA460, MDA462, MDA467, MDA435, TDT432F, TDT463F

от 1,7 до 200

Наименование характеристики

Значение

Пределы допускаемой основной приведенной к ВПИ избыточного давления погрешности, %, для модификаций:

-    SPX3242, SPX3243, SPX3342, SPX3290, SPX3291, SPX3390, SPX3391 в диапазоне измеряемого избыточного давления:

-    до 1,5 МПа включ.

-    св. 1,5 МПа до 3,0 МПа включ.

-    св. 3 МПа

-    MDA410, MDA412, MDT435F, MDT435X, MDT 432F, MDT432X, MDA422, MDA420, MDT422, MDT422F в диапазоне измеряемого давления:

-    до 5 МПа включ.

-    св. 5 МПа

-    ECHO-MV3, ECHO-MA4

-    MDA460, MDT462, MDT462F, MDT460, MDT460F, MDT460X, MDT463F, MDT463X, DT467F, DT467X, MDA462, MDA463, MDA467, MDT420, SPX2241, SPX2290, SPX2291, SPX2292, TDT4634, TPT463E, PT460E, PT462E, MDT462H, VERTEX, SPX5344, SPX5390, SPX5391, SPX5392, SPX 4222,SPX4352,4622,4502

±0,2

±0,5

±1,0

±0,5 ±1,0 ±0,5; ±1,01}

±0,5; ±1, 0; ±1,51)

Пределы допускаемой дополнительной приведенной к ВПИ избыточного давления погрешности на каждые 10 °С, %, в рабочих условиях эксплуатации, для модификаций:

-    MDA410, MDA412, MDA435, SPX-T-3241-3302 в диапазоне измеряемого избыточного давления:

-    до 5 МПа включ.

-    св. 5 МПа

-    MDA420 в диапазоне измеряемого давления:

-    до 5 МПа включ.

-    св. 5 МПа

-    MDA460;

-    MDT422, MDT422Fв диапазоне измеряемого давления:

-    до 5 МПа включ.

-    св. 5 МПа

-    MDT462, MDT462F;

-    VERTEX, SPX(2241-2999), SPX(4222-4999), SPX-L(5341-5392), SPX-T (3241-3392) TDT4634, TPT463E, PT460E, PT462E, MDT435F, MDT435X, MDT420, MDA462, MDA463, MDA467; MDT463X, DT467F, DT467X, ECHO-VT1, MDT460, MDT460F, MDT462H, MDT460X, MDT463F, MDT432F, MDT432X, MDA422, MDA432, MDA435;

±(0,25 +(0,4/ВПИ)х100) ±(0,35 + (0,4/ВПИ)х100)

±(0,25+(0,2/ВПИ)х100) ±(0,35 +(0,2/ВПИ)х100) ±(0,35 +(0,4/ВПи)х100)

±(0,25 +(0,2/ВПИ)х100) ±(0,35 +(0,2/ВПи)х100) ±(0,40 +(0,4/ВПи)х100)

±0,1; ±0,2; ±0,4

1) - конкретное значение допускаемой основной приведенной к ВПИ избыточного давления погрешности указана на корпусе каждого преобразователя

Наименование характеристики

Значение

Диапазоны температуры измеряемой среды, °C, для модификаций:

-    MDA410, MDA412, MDA420, MDA460, MDT422, MDT422F, MDT462, MDT462F, MDT435F, MDT435X, MDT460, MDT460F, MDT460X, MDT463F, MDT463X, DT467F, DT467X, MDT432F, MDT432X, MDA422, MDA432, MDA435, MDA462, MDA463, MDA467, MDT420, VERTEX-MV3, VERTEX-MA4, VERTEX-VT1, VERTEX-VT2, VERTEX-VT3, VERTEX-VT4 SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392, ТРТ463Е, РТ460Е, РТ462Е, ECHO-MV3, ECHO-MA4;

-    SPX 2241, SPX2242, SPX2243, SPX2244, SPX2290, SPX2291;

-    SPX 3242, SPX3343, SPX3342, SPX3343, SPX3290,SPX3291, SPX3390, SPX3391 SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622

от - 17 до +400 от - 29до +315

от - 17 до +300

Рабочие диапазоны температуры окружающей среды, °C, для модификаций:

- MDA410, MDA412, MDA420, MDA460, TDA432, TDA463, MDA422, MDA462, PT420A, PT422A, PT460E, PT462E, TPT463E, TPT432A, ECHO-MV3 MDT422F, MDT462, MDT462H, MDT462F, MDT435F, MDT435X, MDT460F, MDT460H, TDT463F, TDT463H, MDT420F, MDT422F, MDT422H, ECHO-MA4, ECHO-VT1,VERTEX - MA4 VERTEXVT 1,VERTEX-VT2, VERTEX-VT3, VERTEX-VT4;

от +17 до +120

- SPX3242, SPX3343, SPX3342, SPX3343, SPX3290,

SPX3291, SPX3390, SPX3391, SPX-4323, SPX4502, SPX4352, SPX4672, SPX4222, SPX4622, SPX5342, SPX5343, SPX5344, SPX5390, SPX5391, SPX5392

от -20 до +85

Выходные сигналы:

-    мА;

-    В;

-    мВ/В;

от 4 до 20 от 0 до 5 от 0 до 6 от 0 до 10 от 1 до 10 от 0 до 11 от 1 до 11 от 0 до 3,33(1)

Напряжение электропитания постоянного тока, В

от 10 до 36(2)

Потребляемая мощность, Вт, не более

1,0

Габаритные и присоединительные размеры (3), мм, не более:

-    диаметр

-    длина

44

1170

Масса, кг, не более

1,1

Средний срок службы, лет, не менее

17

Средняя наработка на отказ, ч, не менее

120 000

(1)    - номинальное значение выходного сигнала при измеренном значении давления в ВПИ

(2)    и (3) - конкретные значения указываются в руководстве по эксплуатации на преобразователь

Наименование

Обозначение

Количество

Преобразователь давления Dynisco(1)

-

1 шт.

Методика поверки

МП-227/10-2020

1 экз.

Руководство по эксплуатации

ХХХХ(2)

1 экз.

(1)    - модификация в соответствии с заказом потребителя

(2)    - в зависимости от поставляемого преобразователя
