Автоцистерна АС 17-651115, 81128-20

Назначение

Автоцистерна АС 17-651115 (далее по тексту - АЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.

Описание

Принцип действия АЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленную на шасси. АЦ являются транспортной мерой вместимости (далее по тексту - ТМ). Цистерна состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция оборудована заливной горловиной с указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.

На боковых сторонах и сзади АЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

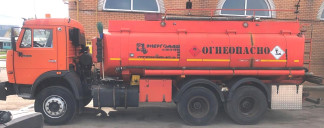

Общий вид АЦ представлен на рисунке 1.

Рисунок 1 - Общий вид АЦ

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.

Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик АЦ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к автоцистерне АС 17-651115

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утвержденнии Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
