| Номер в госреестре | 81119-20 |
| Наименование СИ | Мерник технический 1-го класса вертикальный К7-ВМА |
| Обозначение типа СИ | Нет данных |
| Изготовитель | Смелянский машиностроительный завод |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник технический 1-го класса вертикальный К7-ВМА (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или
налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

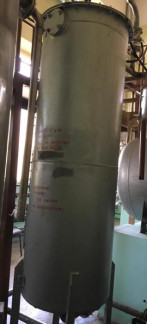

Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид мерника К7- Рисунок 2 - Схема пломбировки мерника К7-ВМА, ВМА, зав.№ 4758 зав.№ 4758 от несанкционированного доступа,
обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики мерника К7-ВМА, зав.№ 4758
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 747,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
| Таблица 2 - Технические характеристики мерника К | К7-ВМА, зав.№ 4758 |
| Наименование характеристики | Значение |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 975 х 790 х 2880 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса вертикальный К7-ВМА | К7-ВМА, зав.№ 4758 | 1 шт. |
| Паспорт | К7-ВМА, зав.№ 4758 ПС | 1 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки в соответствии с рисунком 2.
Приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мернику техническому 1-го класса вертикальному К7-ВМА
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки»
