| Номер в госреестре | 81086-20 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная Daniel-4000 |
| Изготовитель | "Daniel Measurement and Control Inc.//Division of Emerson Process Management", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная двунаправленная Daniel-4000 предназначена для измерений, хранения и передачи единицы объема жидкости в потоке.
Принцип действия установки трубопоршневой поверочной двунаправленной Daniel-4000 (далее - ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора, преобразователя давления измерительного 3051 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 14061-99), датчика давления АМ-2000 (регистрационный номер 35035-07), преобразователи измерительные 3144 к датчикам температуры (регистрационный номер 14683-00), термопреобразователи сопротивления платиновые серии 68 (регистрационный номер 22256-01).
При выполнении передачи единицы объема жидкости ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение «запуск» и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК) или счетчиком импульсов.
Передача единицы объема жидкости преобразователям расхода от ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя 1-3-1 и 2-4-2.
ТПУ выполнена в стационарном исполнении (типоразмер 36).

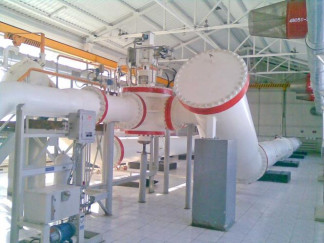

Общий вид ТПУ приведен на рисунке 1.
Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной
Пломбировка ТПУ осуществляется с помощью проволоки и пломб, установленных на проволоках, пропущенных через отверстия контровочной гайки и крышки детектора для детекторов и отверстия контровочной гайки для фланцевых соединений калиброванного участка. Схема пломбировки приведена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода рабочей среды через ТПУ, м3/ч | от 400 до 4000 |
| Номинальная вместимость калиброванного участка для пары детекторов 1-3-1 при температуре 20 °С и избыточном давлении, равном нулю, м3 | 34,0727 |
| Номинальная вместимость калиброванного участка для пары детекторов 2-4-2 при температуре 20 °С и избыточном давлении, равном нулю, м3 | 34,0842 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,10 |
| Наименование характеристики | Значение |
| Параметры рабочей среды: - давление, МПа, не более - диапазон температуры, °С - диапазон кинематической вязкости, сСт | 6,3 от -10 до +70 от 0,4 до 1000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220^22 / 380^38 50 (±0,4) |
| Габаритные размеры ТПУ, мм, не более: - длина - ширина - высота | 6360 3460 2020 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -29 до +50 до 90, без конденсации от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, установленную на корпусе ТПУ, на титульный лист формуляра типографским способом и на титульный лист инструкции по эксплуатации.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная двунаправленная Daniel-4000, заводской № MDP-507 | - | 1 шт. |
| Формуляр | - | 1 экз. |
| Инструкция по эксплуатации | - | 1 экз. |
осуществляется по документу МИ 2974-2006 «Рекомендация. Государственная система обеспечения единства измерений. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором», утвержденная ФГУП ВНИИР - ГНМЦ 24 января 2006 г. с изменениями № 1, 2, 3.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 2 ГПС, утвержденной приказом Росстандарта № 256 от 7 февраля 2018 года, пределы допускаемой относительной погрешности ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а так же на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленная Daniel-4000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
