| Номер в госреестре | 81077-20 |
| Наименование СИ | Анализаторы СИМ-5М |
| Изготовитель | Западно-Сибирский филиал Федерального унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Западно-Сибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы СИМ-5М предназначены для измерений температуры вспышки образцов жидкости в диапазоне температур от плюс 74 до плюс 274 °С и могут применяться при оперативном контроле их качества.
Принцип действия анализатора СИМ-5М основан на нагревании контролируемого образца жидкости электронагревателем, периодическом поджигании паров образца жидкости и измерении температуры, при которой происходит вспышка.
Конструктивно анализатор выполнен в металлическом корпусе, в котором размещены электронагреватель с тиглем, газовая горелка для поджига паров образца жидкости, работающая в автоматическом режиме по программе, платы измерительного канала, датчики, отслеживающие температуру нагрева образца жидкости и температуру вспышки.
На передней панели расположен знакосинтезирующий индикатор и клавиатура, предназначенные для ввода режимов измерения температуры вспышки, вывода результатов измерения на индикатор, индикации текущего значения температуры и скорости нагрева.
Метод определения температуры вспышки соответствует ГОСТ 4333-2014.
Анализаторы соответствуют 2 группе ГОСТ 22261-94.
Анализаторы выполнены в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Внешний вид анализатора СИМ-5М приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

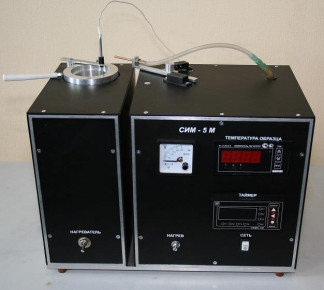

Рисунок 1 - Общий вид анализатора СИМ-5М
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры вспышки в открытом тигле, °С | от +74 до +274 |
| Пределы допускаемой абсолютной погрешности измерений температуры вспышки, °С | ±5 |
| Скорость нагрева жидкости в тигле до испытания на вспышку, °С/мин | от 14 до 17 |
| Скорость нагрева жидкости в тигле в время испытания на вспышку, °С/мин | от 5 до 6 |
| Частота испытания на вспышку при повышении температуры на 2 °С | 1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220 +33 50±1 |
| Потребляемая мощность, ВА, не более | 1000 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 350х230х280 |
| Масса, кг, не более | 8 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Установленный срок службы, год, не менее | 5 |
| Среднее время восстановления после ремонта, ч, не более | 1 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | От +10 до +35 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 90 |
| - атмосферное давление, кПа | От 84 до 106,7 |
наносится в левом верхнем углу паспорта СНМК.414531.028 ПС и в руководство по эксплуатации СНМК.414531.028 РЭ принтером и на корпус анализатора методом шелкографии.
Таблица 3 - Комплект поставки
| Наименование и условное обозначение | Кол-во | Обозначение или документ на поставку |
| Анализатор СИМ-5М | 1 шт. | СНМК.414531.028 |
| Регулятор давления РДСГ2-1,2 | 1 шт. | 9506-000 ПС |
| Руководство по эксплуатации | 1 экз. | СНМК.414531.028 РЭ |
| Паспорт | 1 экз. | СНМК.414531.028 ПС |
| Методика поверки | 1 экз. | СНМК.414531.028 МП |
осуществляется по документу СНМК.414531.028 МП «ГСИ. Анализатор СИМ-5Д. Методика поверки», утвержденному ФГУП «СНИИМ» 25.09.2019 г.
Таблица 4 - Основные средства поверки
| Наименование | Характеристика средства поверки |
| 1 Государственный стандартный образец температуры вспышки в открытом тигле ГСО 4407-89 ТОТ-1 | Температура вспышки 74 °С; Лабс = ±2,0 °С |
| 2 Государственный стандартный образец температуры вспышки в открытом тигле ГСО 10830-2016 ТОТ-3 | Температура вспышки 128 °С; Лабс = ±2,0 °С |
| 3 Государственный стандартный образец температуры вспышки в открытом тигле ГСО 10831-2016 ТОТ-4 | Температура вспышки 227,0 °С; Лабс = ±4,0 °С |
| 4 Государственный стандартный | |
| образец температуры вспышки в | Температура вспышки 272,0 °С; |
| открытом тигле ГСО 10832-2016 | Дабе = ±4,0 °С |
| ТОТ-5 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 4333-2014 Нефтепродукты. Метод определения температуры вспышки и воспламенения в открытом тигле
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
СНМК.414531.028 ТУ Анализатор СИМ-5М. Технические условия
