| Номер в госреестре | 81060-21 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | MCR-FL-HT-TS-I-EX |
| Изготовитель | "Phoenix Contact GmbH & Co.KG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные MCR-FL-HT-TS-I-EX (далее - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления и термопар, в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Принцип действия преобразователей основан на измерении и преобразовании сигналов термопреобразователей сопротивления по ГОСТ 6651-2009 или термопар по ГОСТ Р 8.585-2001 в унифицированный выходной сигнал постоянного электрического тока от 4 до 20 мА или от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого -цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу от 4 до 20 мА.
Монтаж преобразователей осуществляется в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне).

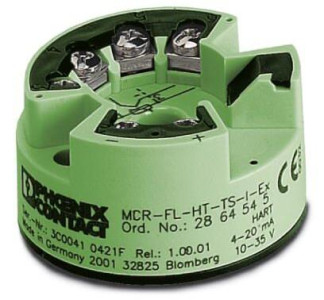

Общий вид преобразователей представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение преобразователей является встроенным. Программное обеспечение осуществляет функции сбора, обработки и формирования выходного унифицированного сигнала, эквивалентного измеренной температуре. Программное обеспечение является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на программное обеспечение преобразователей и измерительную информацию.
Уровень защиты программного обеспечения преобразователей «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 11 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазоны измерений сопротивления, Ом 1)j 2) | от 100,000 до 138,506 (от 0 до +100 °С); от 100,000 до 157,325 (от 0 до +150 °С) |
| Диапазоны измерений напряжения, мВ 2) 3) | от 0 до 4,096 (от 0 до +100 °С) |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления и термопар, % 4) | ±0,5 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления и термопар, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, % | ±0,008 |
| 1 В скобках указан диапазон измерений температуры согласно ГОСТ 6651-2009 для термопреобразователей сопротивления с номинальной статической характеристикой Pt 100 (а = 0,00385 °С-1), соответствующий указанному диапазону сопротивления. 2) Указаны диапазоны измерений всех преобразователей. Конкретный диапазон измерений указан в паспорте преобразователя. 3) В скобках указан диапазон измерений температуры согласно ГОСТ Р 8.585-2001 для термопар с номинальной статической характеристикой типа К, соответствующий указанному диапазону напряжения. 4) Суммарная абсолютная погрешность для термопар равна сумме допускаемой основной абсолютной погрешности и допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной 0,5 °С. Примечание - Пределы допускаемой приведенной к диапазону измерений погрешности преобразователей в рабочих условиях у р, %, вычисляются по формулам: — в диапазоне температуры окружающей среды от минус 40 до плюс 15 °С Ур =УПИо +УПИд ' 1^ — 15|’ — в диапазоне температуры окружающей среды от плюс 25 до плюс 50 °С Ур =УПИо +УПИд ' |t — 25|’ | |
| Наименование характеристики | Значение | |
| ГДе Тиио - У ПИд t - | пределы допускаемой основной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления и термопар, %; пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения и преобразования в температуру сигналов от термопреобразователей сопротивления и термопар, вызванной изменением температуры окружающей среды относительно (20±5) °С на каждый 1 °С, %; температура окружающей среды, °С. | |
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Выходной сигнал | от 4 до 20 мА с поддержкой протокола HART |
| Напряжение питания, В | от 12 до 30 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 23 44 44 |
| Масса, г, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество | ||
| Преобразователь № F9001504243, | измерительный, заводские F9002D04243, F9001704243, | |||
| F9001A04243, | F9001904243, | F9003104243, | ||
| F9000904243, | F9001404243, | F9001104243, | ||
| F9001204243, | F9000D04243, | F9001304243, | ||
| F9002E04243, | F9000F04243, | F9002C04243, | ||
| F9000804243, | F9000C04243, | F9000704243, | MCR-FL-HT-TS -I-EX | 1 шт. |
| F9002804243, | F9002304243, | F9003004243, | ||
| F9002A04243, | F9002704243, | F9000B04243, | ||
| F9001604243, | F7001004243, | F7001504243, | ||
| F9000E04243, | F9001F04243, | F9000A04243, | ||
| F7001104243, | F7001204243, | F7001904243, | ||
| F9001C04243, F9002404243 | ||||
| Паспорт | - | 1 экз. | ||
| Методика поверки | МП 1908/1-311229-2020 | 1 экз. | ||
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям измерительным MCR-FL-HT-TS-I-EX
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
