| Номер в госреестре | 80995-21 |
| Наименование СИ | Тахеометр электронный |
| Обозначение типа СИ | Leica TS60 I |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария (адрес: CH-9435 Heerbrugg, Switzerland) |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ.
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометр выполнен в виде моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Тахеометр может быть использован при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

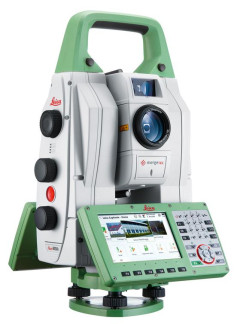

Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа
Встроенное программное обеспечение (далее - ПО) «Leica Captivate» предназначено для обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных величин и импорта исходных данных. ПО «Leica Infinity», устанавливаемое на персональный компьютер (далее - ПК), предназначено для визуализации полученных данных, импорта и экспорта данных, а также обработки данных съёмки. Средства для программирования или изменения метрологически значимых функций отсутствуют. Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Leica Captivate MS/TS fw | Leica Infinity |
| Номер версии (идентификационный номер) ПО | не ниже 1.20 | не ниже 1.3.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 03BA5C3 | FF004A2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, градус ^ горизонтальных вертикальных | от 0 до 360 от -50 до +90 |
| Диапазон измерений расстояний, м стандартная призма пленочный отражатель без отражателя | от 1,5 до 3500 от 1,5 до 250 2) от 1,5 до 1200 3) |
| Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,9997), секунда | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма пленочный отражатель без отражателя для расстояний менее 500 м для расстояний от 500 м и более | ±(0,2+0,5 10-6 •L) 4) ±(1+1,010-6 l) ±(2+2- 10"6-L) ±(4+2 10-6 L) |
| Пределы допускаемой абсолютной погрешности лазерного центрира, мм | ±1,5 |
| ^ Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. 2) Измерения на отражающую плёнку (60 мм х 60 мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007. 3) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007. 4) Где L - измеряемое расстояние, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| Угловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,7 |
| Диапазон компенсации компенсатора, минута | ±4 |
| Цена деления круглого установочного уровня, минута /2 мм | 6 |
| Дискретность отсчитывания измерений | |
| углов, секунда | 0,1 |
| расстояний, мм | 0,1 |
| Напряжение питания постоянного тока, В: | |
| внутренний аккумулятор | 14,8 |
| внешний источник питания | 13,0 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры, мм, не более | |
| длина | 250 |
| высота | 405 |
| ширина | 250 |
| Масса без аккумулятора, кг, не более | 8,15 |
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 4 - Комплектность тахеометра
| Наименование | Обозначение | Количество |
| Тахеометр электронный | Leica TS60 I | 1 шт. |
| Стилус для сенсорного экрана | 3 шт. | |
| Набор инструментов для юстировки | 1 шт. | |
| Транспортировочный кейс | 1 шт. | |
| Защитный чехол от осадков | 1 шт. | |
| Защитная бленда на объектив | 1 шт. | |
| Трегер | 1 шт. | |
| Аккумулятор | 1 шт. | |
| Зарядное устройство | 1 шт. | |
| Кабель передачи данных mini-USB | 1 шт. | |
| Карта памяти SD | 1 шт. | |
| Диагональная насадка на окуляр | 1 шт. | |
| Противовес на объектив для использования окулярной насадки | 1 шт. | |
| Программное обеспечение Leica Infinity 1) | 1 шт. | |
| Тахеометр электронный Leica TS60 I. Руководство по эксплуатации | 1 экз. | |
| Тахеометр электронный Leica TS60 I. Паспорт | 1 экз. | |
| Тахеометр электронный Leica TS60 I. Методика поверки | 651-20-051 МП | 1 экз. |
| 1) По заказу потребителя | ||
отсутствует.
Нормативные документы, устанавливающие требования к тахеометру электронному Leica TS60 I
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»
