| Номер в госреестре | 80933-21 |
| Наименование СИ | Системы лазерные координатно-измерительные Leica Absolute Tracker |
| Обозначение типа СИ | АТS600 |
| Изготовитель | Leica Geosystems AG, Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 24.02.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные координатно-измерительные Leica Absolute Tracker АТБ600 (далее -системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.
Принцип действия систем основан на измерении пространственных координат точек окружающих объектов. Измерение координат точек выполняется с помощью уголкового отражателя в сферическом корпусе (далее - визирной цели) или непосредственно с поверхности объекта.
Система состоит из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера) и других составляющих компонентов системы.
Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на визирную цель и слежение за ней.
Для определения дистанции до визирной цели, либо непосредственно до поверхности объекта, сенсор оснащен абсолютным светодальномером. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.
Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.

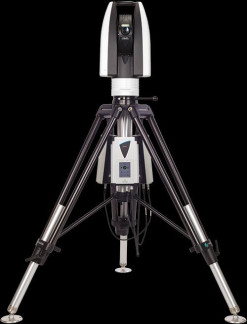

Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Общий вид системы показан на рисунках 1-3.
а
ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.
ПО PolyWorks и ПО Spatial Analyzer применяются для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Tracker Pilot | Spatial Analyzer | PolyWorks |
| Номер версии ПО | не ниже 3.0 | не ниже 11.11.2014 | не ниже 2014.IR14 |
| Цифровой идентификатор | - | ||
Метрологические и технические характеристики систем представлены в таблицах 2 - 4.
| Характеристика | Значение |
| Диапазон измерений расстояний при выполнении измерений на визирную цель, м | от 0,8 до 80,0 |
| Диапазон измерений расстояний при выполнении измерений в безотражательном режиме, м | от 1,5 до 60,0 |
| Пределы допускаемой абсолютной погрешности определения пространственных координат при выполнении измерений на визирную цель*, мкм: - в диапазоне от 0,8 до 10,0 м включ. - в диапазоне св. 10,0 до 80,0 м | ±71 ±(15+6L), где L - расстояние от системы до визирной цели, м |
| Пределы допускаемой абсолютной погрешности измерений отклонений формы при выполнении измерений в безотражательном режиме*, мкм | ±80 |
| Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |
Таблица 3 - Технические характеристики систем
| Характеристика | Значение |
| Скорость фиксации измерений, точек в секунду | 1000 |
| Диапазон измерений горизонтальных углов, ° | от 0 до 360 |
| Диапазон измерений вертикальных углов, ° | от -145 до +145 |
| Тип электронного уровня | Встроенный, двухосевой |
| Диапазон работы электронного уровня, " | ±616 |
| Тип камеры обзора | Встроенная |
| Тип электропитания: | |
| Внешний: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Автономный: | Li-Ion аккумулятор |
| Габаритные размеры измерительного блока, мм: | |
| -длина | 258 |
| -ширина | 239 |
| -высота | 477 |
| Масса измерительного блока, кг, не более | 14,2 |
| Габаритные размеры контролера, мм: | |
| -длина | 249 |
| -ширина | 59 |
| -высота | 148 |
| Масса контролера, кг, не более | 1,65 |
Таблица 4 - Условия эксплуатации систем
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от 0 до +40 |
| Относительная влажность воздуха, %, без конденсата, не более | 90 |
наносится на руководство по эксплуатации систем лазерных координатно-измерительных Leica Absolute Tracker ATS600 типографским способом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Система лазерная координатно-измерительная | Leica Absolute Tracker ATS600 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-56-2020 | 1 экз. |
приведены в разделе 2.9 руководства по эксплуатации «Система лазерная координатно-измерительная Leica Absolute Tracker ATS600».
Техническая документация изготовителя.
| Зарегистрировано поверок | 19 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
