| Номер в госреестре | 80889-20 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Rosemount 0068 |
| Изготовитель | "Rosemount Inc.", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Rosemount 0068 (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним тонкопленочным или проволочным платиновым чувствительным преобразователем, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.
ТС имеют четырехпроводную схему соединения внутренних проводов с чувствительным элементом.

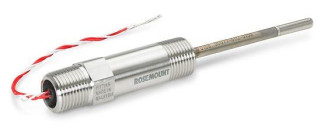

Общий вид ТС представлен на рисунке 1.
отсутствует.
Значение
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Тип номинальной статической характеристики | Pt 100 (а = 0,00385 °С-1) |
| Диапазон измерений температуры, °С | от -50 до +450 |
| Пределы допускаемого отклонения от номинальной статической характеристики, °С | ±(0,3+0,005 |t|), класс допуска В |
| Примечание - Принято следующее обозначение: t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики ТС
Наименование характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от 15 до 35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении постоянного тока 100 В), МОм, не менее | 100 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре 450 °С (при напряжении постоянного тока от 10 до 50 В), МОм, не менее | 2 |
| Минимальная глубина погружения, мм | 60 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки | 500 6 |
| Масса (без головки и защитной гильзы), кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления, заводские № 1283098, 1283099, 1287282, 1283100, 1289564 | Rosemount 0068 | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основное средство поверки:
- калибратор температуры JOFRA, серия RTC-R модели RTC-157B с внешним термопреобразователем сопротивления повышенной точности STS -200 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления Rosemount 0068
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
